Böj och vrid modeller med Bend-verktyget

‍

Vad är Bend-verktyget i IRONCAD?

IRONCAD 2025 kommer fullpackat med smarta nyheter – och en av de nya funktionerna är det nya Bend-verktyget. Funktionen låter dig alltså böja (bend) eller vrida (twist) en modell med bara några få klick. Verktyget fungerar som en ny feature du applicerar på en part – exempelvis om du vill ge en H-balk en fast radie eller vrida den längs sin axel.

‍

Hur funkar verktyget?

Du hittar verktyget under fliken Assembly (även om det kanske borde ha legat under fliken Feature, gruppen Transform). Använd sedan TriBall för att enkelt bestämma centrumlinjen för böjningen eller vridningen – du kan alltså exakt styra var och hur modellen deformeras.

Exempel på vad du kan göra:

• Böj en balk med en fast radie eller vinkel
• Vrid en profil ett visst antal grader eller varv runt sin egen axel för design med vriden geometri.
• Kombinera med andra features för att skapa mer avancerade former.

‍

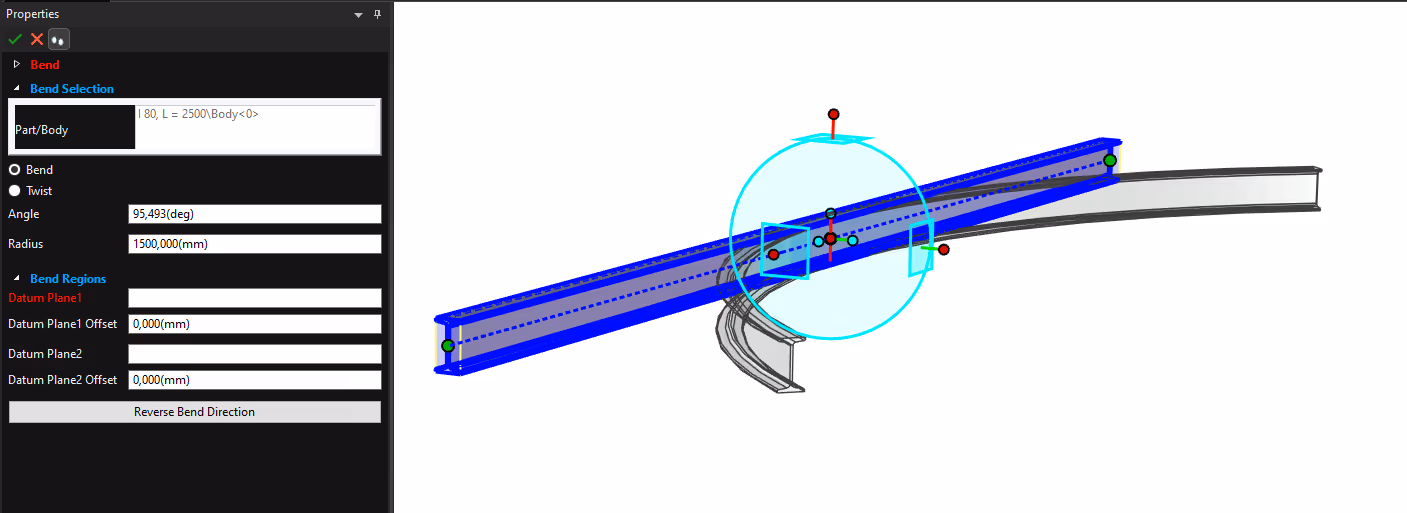

Alternativet Bend

Klicka på parten följt av Bend. Sedan kan du styra böjningen via Vinkel eller Radie.

‍

‍

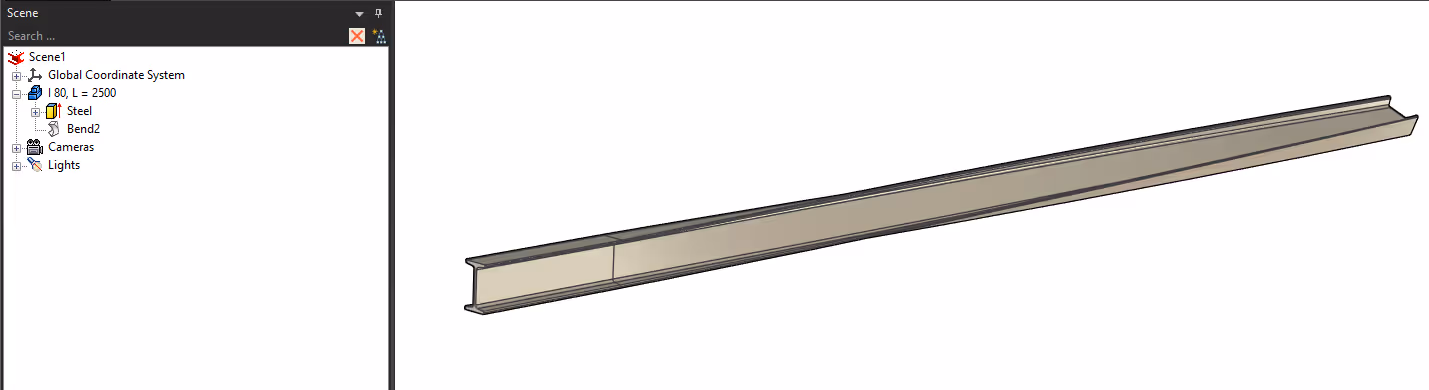

Efter att du verkställt verktyget så har du en ny feature under parten som heter "Bend". För att redigera inställningarna, högerklicka på Bend>Edit Feature Options

‍

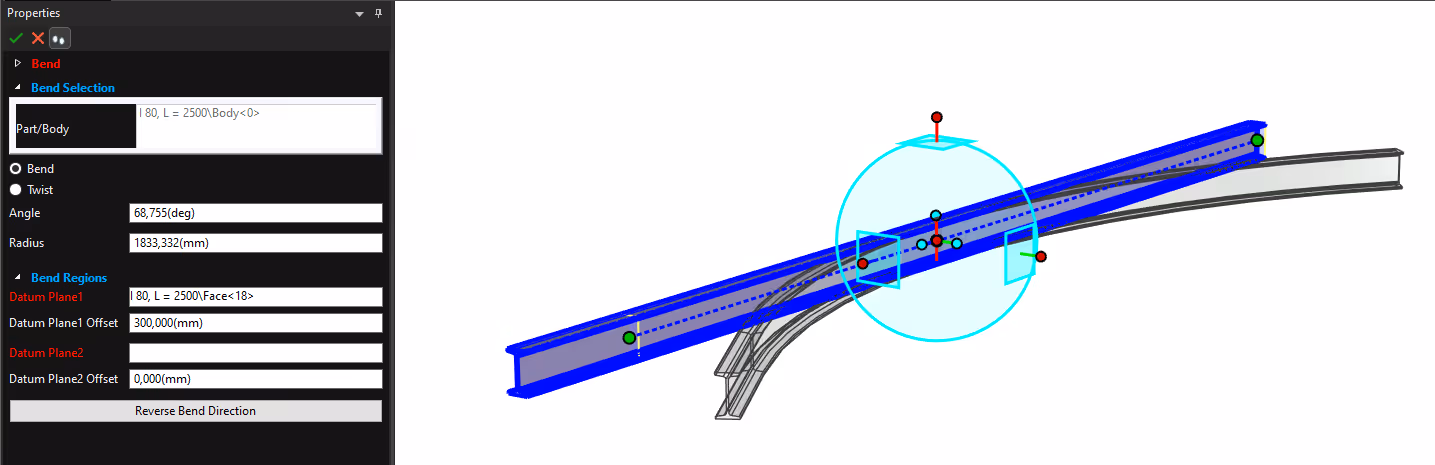

Under Bend Regions kan du styra på vilket avstånd böjningen ska börja och/eller sluta.

‍

‍

‍

‍

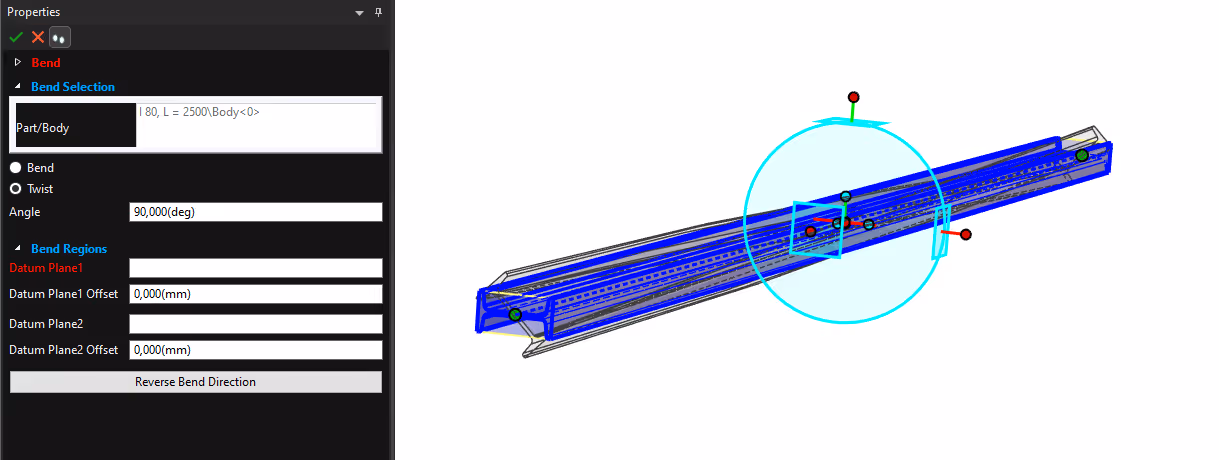

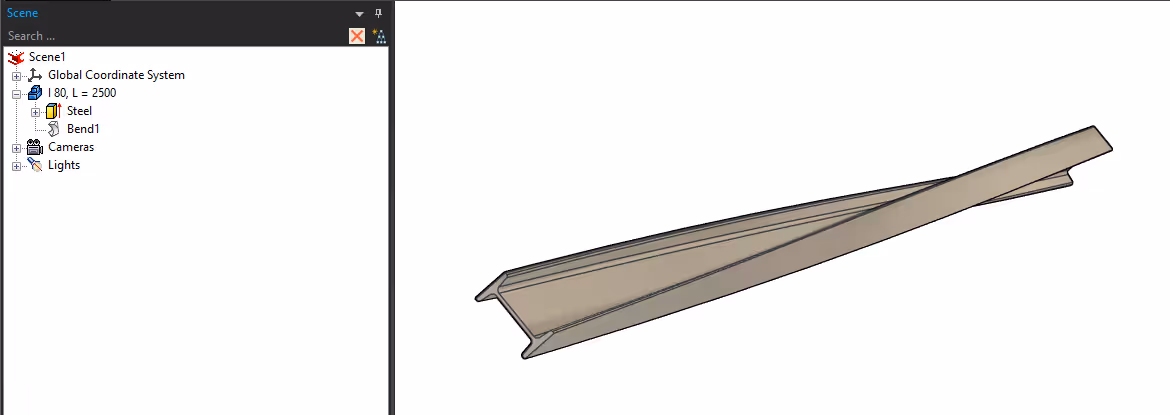

Alternativet Twist

Klicka på parten följt av Twist. Sedan kan du styra böjningen via Vinkel eller Radie.

‍

‍

‍

Samma som för Bend så kan du under Bend Regions kan du styra på vilket avstånd vridningen ska börja och/eller sluta.

‍

‍

Perfekt komplement till Sweep och Loft

Bend-verktyget är inte bara enkelt att använda – det är också ett kraftfullt komplement till klassiska funktioner som Sweep och Loft. I vissa fall kan det till och med ersätta dem helt. Behöver du till exempel skapa en böjd form med konstant tvärsnitt eller en spiralformad struktur? Med Bend och Twist är det både snabbare och mer intuitivt än tidigare.
