Importera CAD-modeller med PMI till IRONCAD

publicerat

|

2023-01-23

REv.

Importera CAD-modeller med PMI till IRONCAD

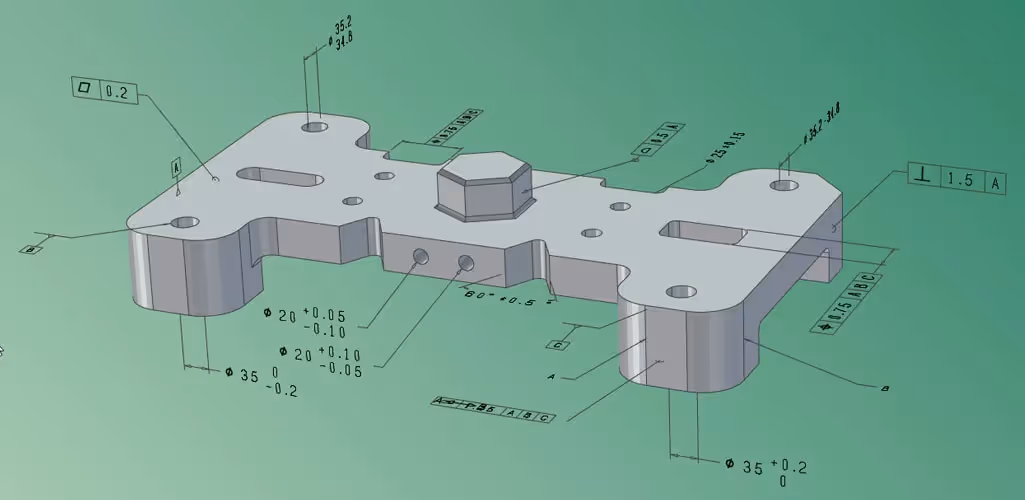

Vad är PMI och hur används det inom CAD?

PMI står för "Product Manufacturing Information" och det används för att lägga till teknisk information till en 3D-modell som skapats med hjälp av CAD (Computer Aided Design). PMI inkluderar vanligtvis information som dimensioner, toleranser och annan teknisk information som är nödvändig för tillverkning och konstruktion av en produkt. PMI kan läggas till i form av text, symboler eller annan grafik och kan vara integrerad i modellen eller läggas till som separata lager. PMI är ett viktigt verktyg för att säkerställa att all information som krävs för att tillverka en produkt är tillgänglig och korrekt. I vissa fall kan det ersätta behovet av en 2D-ritning. I IRONCAD 2023 och framåt kan vi importera CATIA-V5 filer med PMI och på sikt kommer ytterligare format. För att kunna importera PMI till IRONCAD används tillägget Translator.

Hur importerar jag en modell till IRONCAD med PMI?

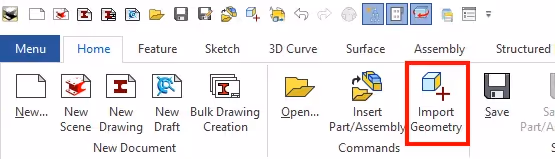

Vi behöver göra några inställningar för att kunna importera en modell till IRONCAD med PMI. Börja med att trycka på knappen Import Geometry

Import geometry PMI

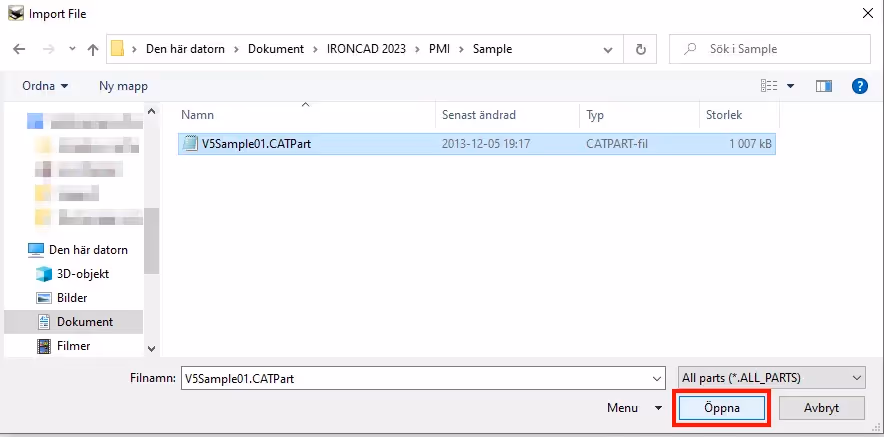

Leta sedan rätt och markera den filen som skall importeras. Tryck sedan på Menu>Import Settings

import settings pmi

Se till att denna kryssruta Import Graphical Representation... är i kryssad. Tryck sedan på Ok

import graphical

Med filen fortfarande markerad går du nu tillbaka till Meny fast denna gång klickar du på Import Options

import options pmi

Se till så att Import PMI samt Hidden entity if any är i kryssade tryck sedan på Ok

Tryck sedan på Öppna

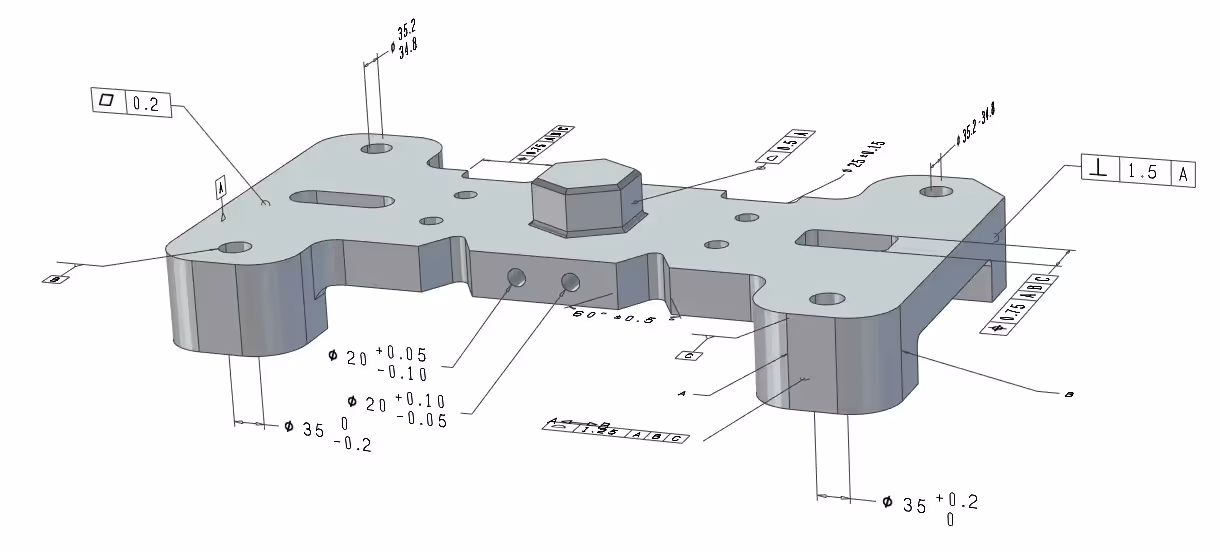

Nu har du importerat modellen med PMI-informationen till IRONCAD

PMI IRONCAD
