IronCAD Design Collaboration Suite 2027

IronCAD LLC har tidigarelagt sin releasecykel och redan nu tillgängliggjort version 2027 av sin produktsvit IronCAD Design Collaboration Suite!

Bland nyheterna kan vi nämna förenklad kamerahantering med ett visuellt rotationscentrum som visas på skärmen samt fler kamerakommandon tillgängliga direkt med musens knappar och TriBall kan flyttas via "dra i centrumpunkt" utan behov av snapp mot geometri, vilket gör att man får ett bättre flyt när man flyttar TriBall med just centrumpunkten.

‍

Ett stort område är det fortsatta arbetet med att integrera Python-kodning mot det öppna API’t och att sammankoppla det med IronCAD’s ”ChatGPT-baserade” AI-gränssnitt, vilket nu kan svara på frågor och skapa eller plocka ihop 3D-modeller från eller till kataloger samt bygga upp dessa i 3D-scenen och köra automation av 2D-ritningar. För den som har standardiserade och parameterstyrda produkter finns därmed stora möjligheter att snabba upp repeterbara funktioner och uppgifter. Den största andelen IRONCAD-användare jobbar dock främst med ”one-off” och specialanpassade konstruktioner, så dessa AI-verktyg är ännu inte riktigt anpassade för den typen av CAD-arbete.

‍

Vad gäller import och export så har formatet 3MF tillkommit, ett modernt och välkommet tillskott till det äldre STL-formatet, särskilt anpassat för 3D-printing. Man kan också inkludera fler meta-data vid import via Parasolid- eller ACIS-format och importerad geometri (BRep-data) kan nu automatisk konverteras till features via kommandot Feature Recognition, vilket är ett tillägg till att man enbart modifierar utvalda ytor i 3D-modellen - i stort sett oavsett fil-ursprung, så länge som modellen är vattentät/solid. Importfiltret IronCAD Translator har uppdaterats för att läsa de senaste versionerna av 3D-filer från andra 3D CAD-system.

‍

IRONCAD har som du säkert vet två parallella 2D-ritningsmiljöer, ”IronCAD Drawing” samt ”CAXA Draft” där dom fortsatt jobbar med automation kopplad till verktyget Bulk Drawing Creation, men även viktiga förbättringar av befintliga verktyg som måttsättning och texthantering. Det har kommit fler inställningar för mallen som underlättar och sparar tid initialt och gör att du på fler sätt kan kontrollera hur din 2D-ritning ska se ut.

‍

Installationsfil från Solidmakarna

Vi rekommenderar att ni avvaktar med installation av v2027 tills vi har en anpassad installationsfil som justerar inställningar i Options, installerar mer kataloger och bättre mallar till exempel.

‍

Vi siktar på att ha den klar efter semesterperioden och kommer att håller er uppdaterade om detta. Det blir en bra start på hösten och troligtvis finns ett första service pack tillgängligt i samma veva. Självklart kommer vi hålla öppna webinar där vi guidar er genom dom mest användbara nyheterna.

‍

‍

Läs mer om alla nya funktioner i v2027

Klicka här för att komma till IronCAD's engelskspråkiga webbsida med nyheter inkl videos.

Klicka här för att läsa detaljer kring nyheter i IronCAD Mechanical 2027. (ett tillfälligt dokument, en ny länk till IC Mechanicals webbsida kommer inom kort).

‍

Klicka här för att läsa vår svenska dokumentation som ett PDF-dokument. (ej klart ännu).

‍

Urval av nyheter

• Förbättrad prestanda: betydande förbättringar vid öppna/spara och editering av stora sammanställningar samt parter uppbyggda med en stor mängd features.

‍

• Nya kamerafunktioner: visuell rotationspunkt på skärmen samt fler kamerafunktioner direkt med musen (kombinera scroll med vänster/höger musknapp).

‍

• En stor mängd nyheter i Sketch-verktyget där det mest uppenbara är fler inställningar tillgängliga direkt i Property Browser. Men även utökade textfunktioner samt fler typer av låsningar (constraints) och kontroller av dessa.

‍

• Flexible Assembly: ingående parter och undersammanställningar i länkade sammanställningar kan använda olika orientering och position.

‍

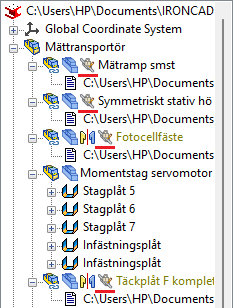

• Limited links: fortsatt utveckling av funktionen där inlänkade externa parter/smst kan väljas att visas i ett "förenklat läge". Växla mellan detta "förenklade" och "vanligt modifierbart" läge allt efter behov.


‍

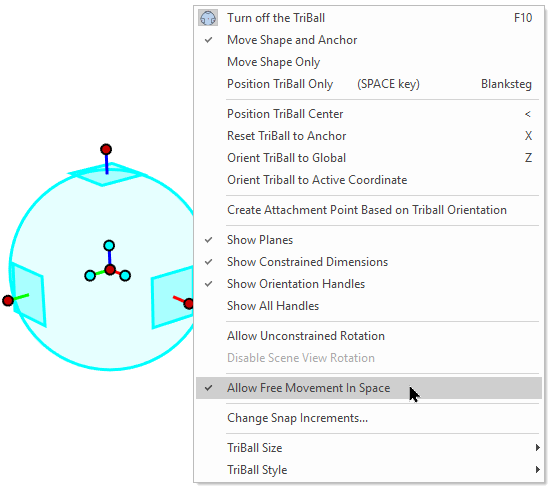

• TriBall: flytta objekt genom att dra i centrumpunkten utan behov av snapp mot geometri.

‍

• Export till filformatet *.3MF för utskrift på 3D-skrivare samt uppdaterad Translator (importfilter) med stöd för de senaste filformaten från andra CAD-system.

‍

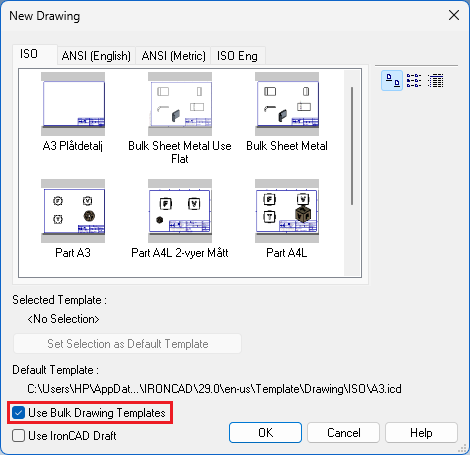

• Nya funktioner i 2D-ritningen *.ICD, till exempel gällande måttsättning och textrutor. Man kan nu även välja att använda sig av ICD-mallarna för automatiserad ritningar när man skapar nya ritningar direkt från 3D-modellerna i 3D-scenen.

‍

Med mera...

‍

Här kan du läsa allt om nya funktioner i v2027 - https://www.ironcad.com/blog/whats-new-in-2027/

‍

Självklart kommer vi även att hålla öppna webinar där vi guidar er genom dom mest användbara nyheterna. Vi kommer att informera mer om alla nyheter framöver och jobbar som vanligt med mer svensk dokumentation, så återkom gärna för att läsa mer om detta.

‍

Välkommen med frågor!
