Det är superenkelt att utgå ifrån en importerad modell som sedan ska bredas ut, skäras fram och bockas. Modellen behöver inte vara gjord med verktygen för plåt i IRONCAD utan kan enkelt bredas ut precis som den är. Kanske ska en bock eller ett hål modifieras på något vis eller så vill man använde en annan plåttjocklek.
Beroende på vilken typ av modifiering man behöver göra kan man välja att göra den direkt på den importerade modellen eller så konverterar man den först till en plåt (Sheet Metal Part) och nyttjar de kommandon som är utvecklade för just en Sheet Metal-modell.

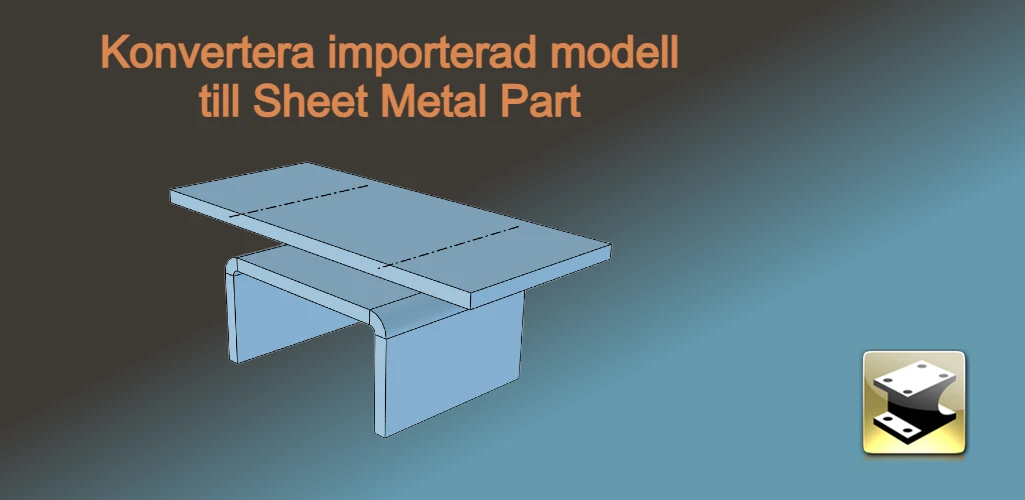

Med kommandot Convert to Sheet Metal Part klickar man på den importerade modellen och verkställer - klart! Självklart kan man även tilldela egenskaper som en annan plåttjocklek eller k-faktor om man vill det.
Tänk på att den k-faktor eller plåttjocklek som angivits kommer att styra storleken på den utbredda plåten.
Den plåt som skapas genom kommandot Convert to Sheet Metal Part tillåter inte att man byter k-faktor i efterhand, eftersom den "från start" har beräknats genom att först bredas ut och då samtidigt "få" en viss k-faktor för att blir korrekt och sedan vikas ihop.
Vill man byta k-faktor på plåten i efterhand finns dock en enkel lösning. Kör samma kommando en gång till på den importerade modellen och sätt det nya värdet för k-faktorn. Det finns ju ingen gräns för hur många gånger man kan konvertera en och samma (importerade) modell med olika värden/tjocklekar/material osv.

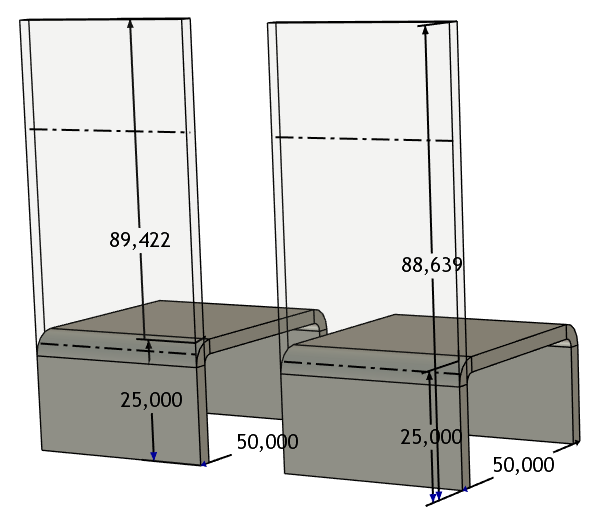

Ett enkelt snabbtest av en modell som har två stycken 90-gradersbockar där konverteringen resulterade i exakt lika stora plåtar, men vid utbredning blev modellerna olika stor baserad på den k-faktorn som blivit satt från start.
