Skilj på bockriktningen i utbredningen

När du lägger ut en utbredd plåt i en IRONCAD-ritning är det vanligt att man vill skilja på bockriktningen tydligt:

‍Bocklinjer som ska bockas uppåt visas som solida linjer

Bocklinjer som ska bockas nedåt visas som streckade linjer

Detta gör ritningen betydligt lättare att läsa i verkstaden. Detta är väldigt enkelt att ändra permanent i din ritningsmall!

Här kommer en komplett steg-för-steg-guide.

‍

Förkunskaper

Innan du börjar är det bra om du känner till hur man öppnar och sparar 2D-ritningsmallar i IRONCAD. Är du osäker kan du läsa vår guide här:
‍➜ Hur ändrar jag inställningar i 2D-ritningsmallar?

‍

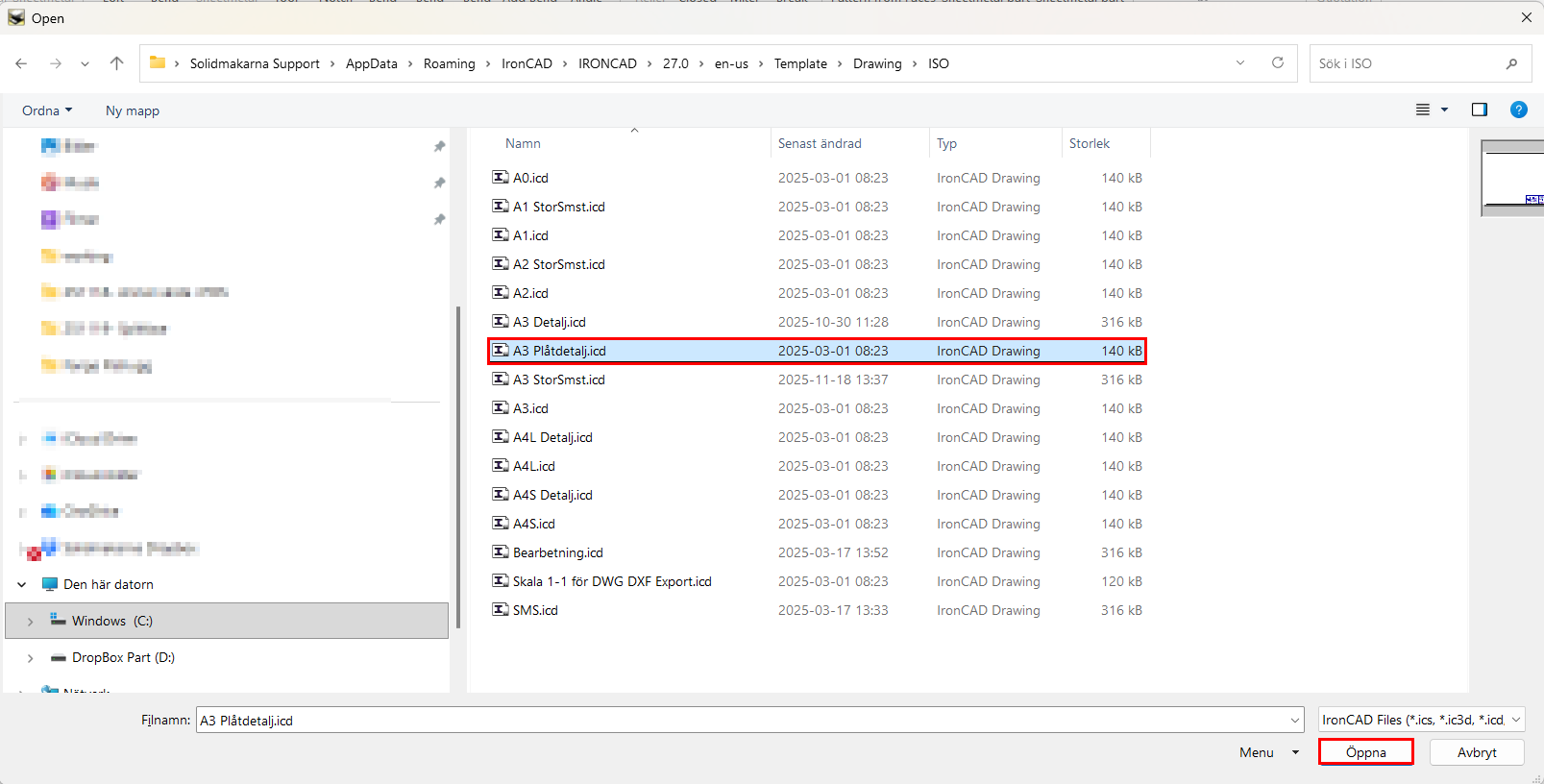

Steg 1 – Öppna din ritningsmall

  1. Gå till Menu ▸ Open
  2. Bläddra till mapp där dina mallar ligger. Standardvägen är:
    C:\Users\*ditt användarnamn*\AppData\Roaming\IronCAD\IRONCAD\2025\en-us\Template\Drawing(ersätt 2025 med din version)
  3. Välj den mall du vill ändra och klicka Öppna.

‍

Utforskaren i Windows med filer

‍

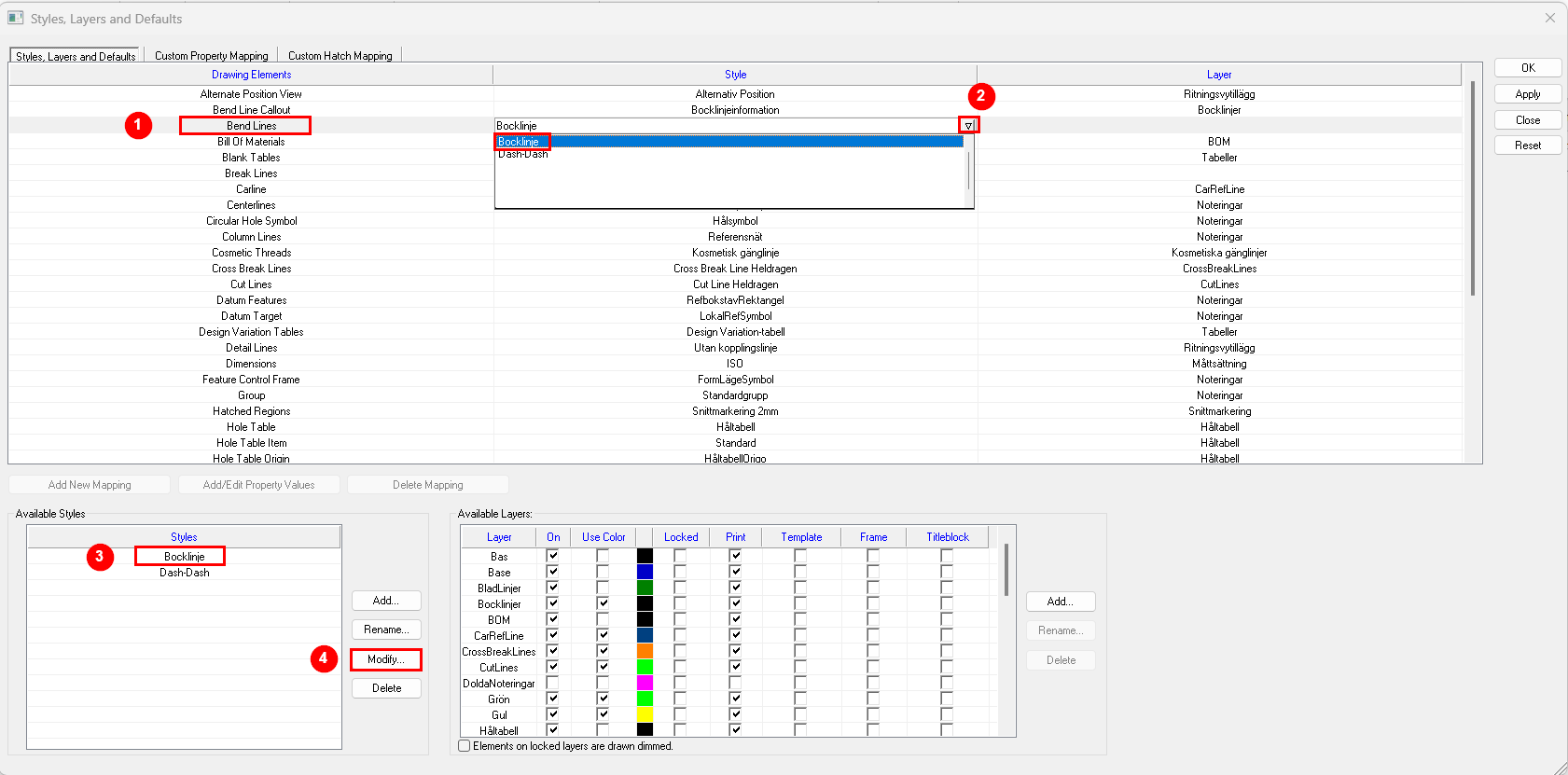

Steg 2 – Gå till Styles and Layers

  1. Klicka på Home ▸ Styles and Layers (eller tryck tangent L) och leta efter Bend Lines
  2. Klicka på pilen bredvid eller direkt på namnet och välj stilen Bocklinje (finns i Solidmakarnas standardmallar)
  3. Markera Bocklinje under Styles
  4. Klicka sedan på Modify

‍

Styles And Layers i IRONCAD

‍

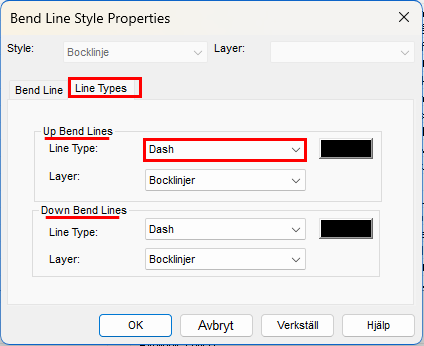

Under fliken Line Types ser du nu vad för typ av linje och färg som ska visas för respektive bockriktning. I det här fallet vill vi endast ändra Up Bend Lines till en solid-linjetyp istället för Dash:

‍

bend Line Style Properties i IRONCAD

‍

Steg 3 – Ändra linjetyp för Up Bend Lines

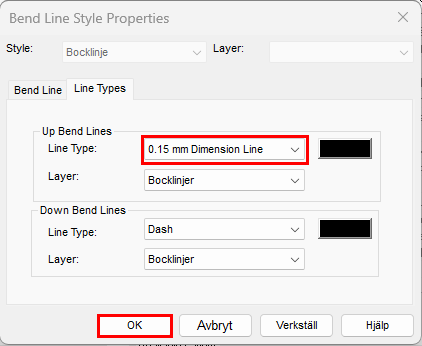

I detta fall väljer vi nu Line Type under Up Bend Lines, trycker på pilen till höger om Dash och väljer en ny linjetyp. Vi kommer välja linjetypen högst upp i listan som heter 0.15 mm Dimension Line. Tryck sedan på Ok följt av Ok under Styles And Layers:

‍

Up Bend Lines IRONCAD

‍

Steg 4 – Spara mallen

Klicka på Save för att spara ändringarna imallen, eller Save As för att skapa en kopia med nytt namn.

‍

Resultatet

Nästa gång du placerar en utbredd plåt på ritningen kommer alla bocklinjer som ska bockas uppåt visas som solida och de som ska bockas nedåt som streckade – precis som verkstaden förväntar sig!

‍

bend Line Callout

‍

Sammanfattning

Med bara några få klick i ritningsmallen får du en betydligt tydligare tillverkningsritning. Ändringen gäller alla framtida ritningar som använder den uppdaterade mallen.

Kontakta vår support om du har några frågor!

‍
