Att använda tappar och hål gör att olika delar enkelt placeras på rätt ställe inför tex. svetsning. Det används bland annat till fixturer men även för generell maskinkonstruktion. Delar som konstrueras i IRONCAD exporteras ofta via DXF till laserskärmaskin som skapar delar med exakta mått.
Denna funktion ingår i IC Mechanical – ett kraftfullt tillägg till IRONCAD som gör det snabbt och enkelt att skapa mekaniska detaljer. Verktyget fungerar lika bra på både Innovative Parts och Sheet Metal Parts. Läs mer om IC Mechanical här och om IRONCAD här.

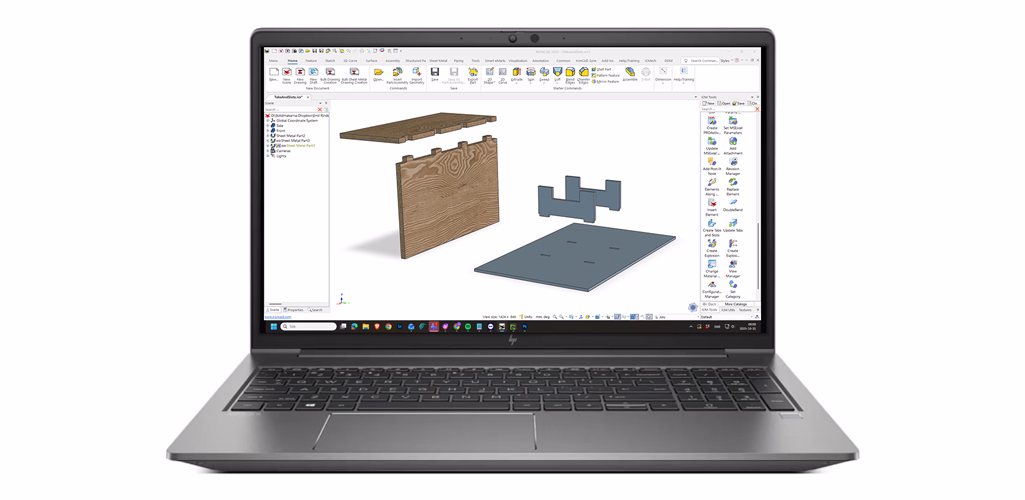

Här visar vi hur du använder Create Tabs and Slots (Skapa tappar och hål) för att snabbt lägga till tappar på en kant och automatiskt skapa matchande hål på motstående del.
Dra och släpp verktyget på den kant där du vill ha tapparna.

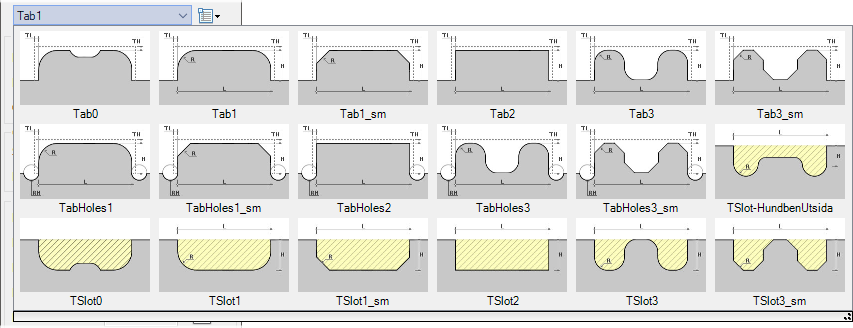

Dialogrutan öppnas där du väljer tapp-typ och alla mått.
Vill du lägga till egna tappar? Rulla längre ned i inlägget för mer information.
Välj hur tapparna ska fördelas längs kanten:
Här anger du avstånd från kantens början och slut. Pilikonen vänder snabbt på start- och slutvärdena.
Alla mått för den valda tappen:

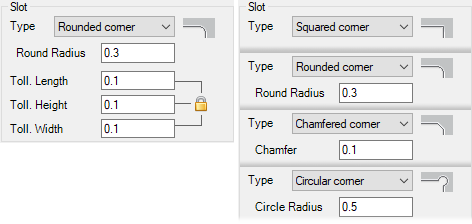

Här styr du hur mycket större hålet ska bli runt tappen (tolerans spel).Hänglåset låser samma värde för alla riktningar.

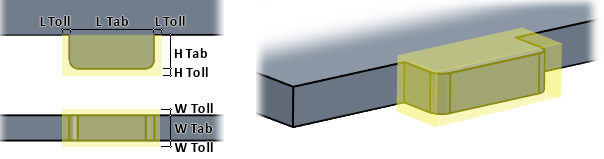

Den gula halvgenomskinliga förhandsgranskningen visar exakt hur hålet kommer se ut på motstående del.
Filmen ovan visar hur du skapar egna tappar och hål. Notera att IronPROXT var det tidigare namnet för detta tillägg. Det heter IC Mechanical nu.
Egna tappar skapas som parametriska .ics-filer och måste vara parametriska.
Exempel:

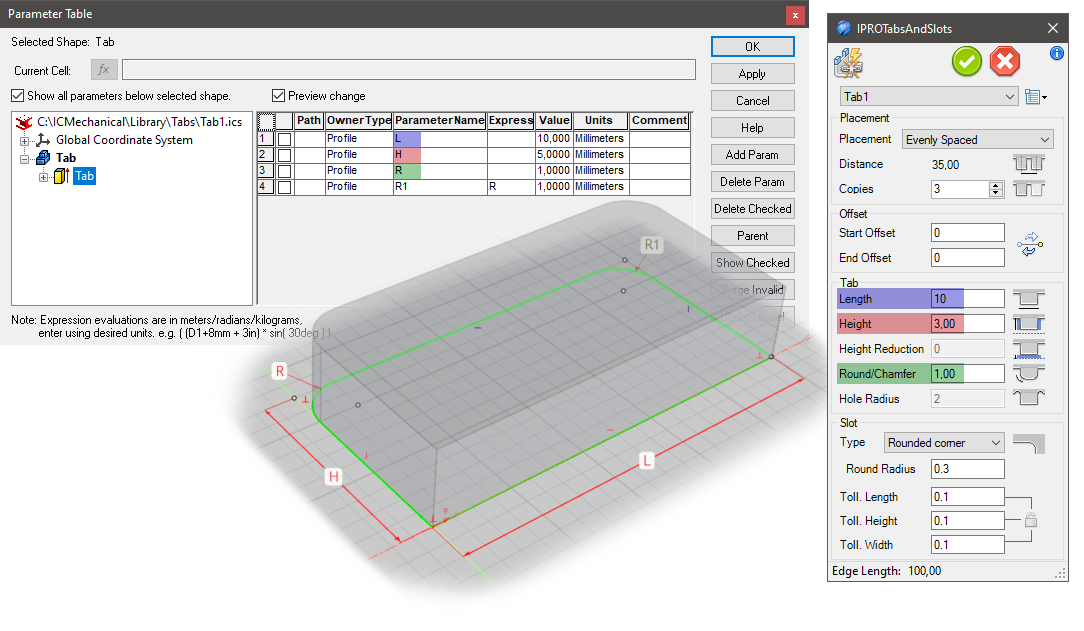

Tab1.ics (själva tappen)IntelliShape-namnet ska vara Tab och innehålla parametrarna:

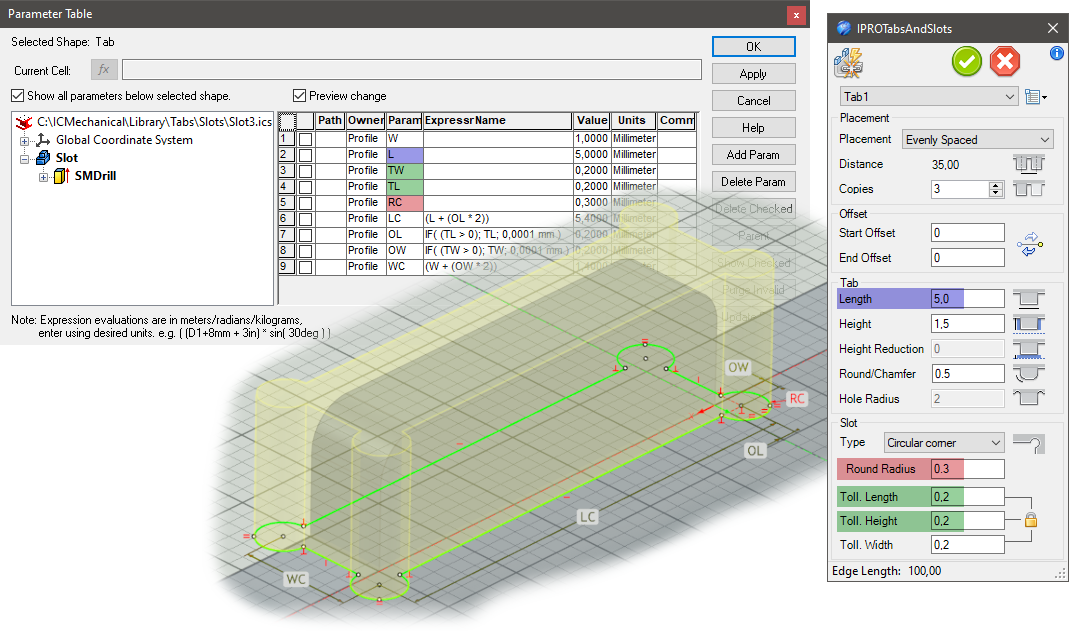

Slot3.ics (hålet som skapas på motstående del) IntelliShape-namnet ska vara SMDrill och innehålla:
Spara filerna i..\ICMechanical\Library\Tabs respektive ..\ICMechanical\Library\Slots(kan ändras med IPROSetting)
Tips: Lägg en .jpg med samma filnamn som .ics-filen så visas en förhandsgranskning i rullistan.
