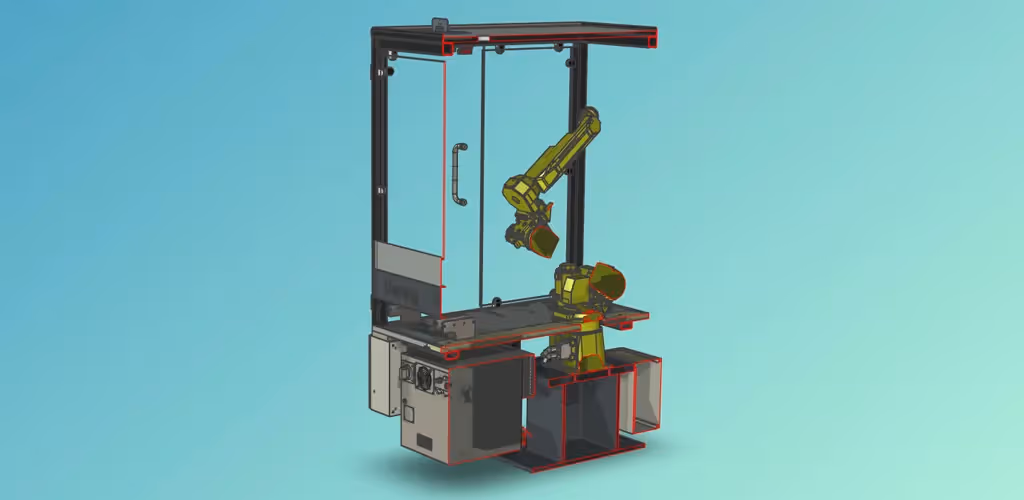

I IRONCAD finns ett verktyg för att snabbt snitta en part eller sammanställning i 3D-scenen. Verktyget heter "Section Part / Assembly" och finns under fliken Tools. Det smidiga med detta verktyg är att det finns två olika lägen. Som standard får du ett visuellt snitt om du snabbt bara vill se hur modellen ser ut inuti.

Det andra läget når du genom att högerklicka på snittet (Section Tool) i historieträdet. Här väljer du sedan "Precise Mode". I detta läge kan du snappa mot och projicera av parter som påverkas av snittet. I de båda olika lägena kan du även lägga till eller ta bort parter som ska eller inte ska påverkas av snittet samt ändra positionen på snittet med hjälp av Triball.

Så här fungerar funktionen

På vår fantastiska utbildningsplattform, IRONCAD Academy, har vi såklart lagt upp en film som visar hur du använder verktyget. Spana in filmen här:

https://www.ironcad.academy/tutorial/section-part-assembly#tools
