Sheet Metal i IRONCAD

Q: Vad är Sheet Metal i IRONCAD?

Sheet Metal i IRONCAD är en modul för att designa och konstruera plåtdetaljer direkt i 3D. Du kan skapa bockar, vik ut plåten till 2D och exportera till DXF för laserskärning eller annan tillverkning.

Q: Kan jag skapa bockar från 2D-skisser?

Ja, med funktionen Sketched Bend kan du rita bocklinjer direkt på plåten från en 2D-skiss. Du justerar sedan vinkel, radie och placering med handtag i 3D-miljön.

Q: Hur fungerar plåttabellen i IRONCAD?

Plåttabellen ger dig full kontroll över materialtjocklek, bockningsradier och k-faktorer. Du kan anpassa tabellen efter dina egna standarder och material, vilket säkerställer korrekta mått vid tillverkning.

Q: Kan jag exportera plåtar till DXF för laserskärning?

Ja, med funktionen Face To DXF kan du exportera ytor direkt från din 3D-modell till produktionsklara DXF-filer för laserskärning eller annan CNC-bearbetning.

Q: Vilka verktyg finns i Sheet Metal-modulen?

Sheet Metal-modulen innehåller verktyg som Unfold/Refold, Corner Relief & Add Miter, Forming Tool & Loft, Punch Bend och Convert to Sheet Metal. Alla funktioner fungerar med samma intuitiva drag-and-drop-princip som resten av IRONCAD.

Q: Finns det gratis utbildning för Sheet Metal i IRONCAD?

Ja, Solidmakarna erbjuder kostnadsfritt utbildningsmaterial på YouTube med övningar och praktiska exempel för både nybörjare och erfarna användare.

Q: Hur fungerar Drag-and-Drop-metoden i Sheet Metal?

Via katalogerna i IRONCAD kan du enkelt dra och släppa grundformer, bockar, hål och deformationer direkt på din plåt. Sedan anpassar du dessa med egna mått och parametrar.

Q: Kan jag arbeta både i 3D och utbrett läge samtidigt?

Ja, med funktioner som Unfold/Refold kan du växla mellan bockad 3D-vy och utbrett 2D-läge utan att förlora kontrollen över geometrin.

Q: Vad gör IRONCAD extra effektivt för plåtjobb?

IRONCAD kombinerar flexibel modellering, smarta verktyg och snabba exportmöjligheter. Du kan arbeta både med Drag-and-Drop och traditionell skissbaserad modellering, vilket gör arbetsflödet snabbare och mer intuitivt än i många andra CAD-system.

Fler funktioner i Sheet Metal

Sheet Metal i IRONCAD är fullt av smarta funktioner som gör att du kan jobba både snabbare och mer exakt.
Här ser du några av de verktyg som hjälper dig att ta dina plåtar till nästa nivå.

Unfold/Refold

Låter dig snabbt växla mellan vikt och ovikt plåtmodell för att kontrollera bockningar, mått och utbredning i realtid.

Det gör det enkelt att verifiera konstruktionen och säkerställa att varje bockning fungerar korrekt innan export till DXF eller produktion.

Create Loft

Create Loft låter dig skapa smidiga övergångar mellan flera plåtdelar eller profiler.

Med verktyget kan du enkelt justera både form och kurvor direkt i 3D, vilket ger full kontroll över designen.

Forming Tool

Låter dig skapa komplexa plåtbockningar och detaljer direkt på 3D-modellen.

Verktyget ger full kontroll över form, djup och placering, vilket förenklar plåtdesign och produktion.

Bend Notch

Används för att skära ut exakta urtag i bockade plåtar innan böjning.

Detta säkerställer korrekt passform och minskar risken för materialkonflikter vid montering.

Punch Bend

Låter dig skapa hål och urtag i plåten samtidigt som bocken formas.

Detta sparar tid och säkerställer att hålen hamnar exakt där de behövs i det färdiga bockade materialet.

Corner Relief

Skapar automatiskt urtag eller skåror i hörn på bockade plåtar.

Detta förhindrar materialstörningar och ger renare, mer exakt bockning.

Add Closed

Stänger öppna konturer på plåtdelar automatiskt.

Funktionen förenklar skapandet av kompletta plåtfeatures och säkerställer korrekt geometri för vidare bearbetning.

Add Miter

Skapar snygga och exakta gerade hörn på bockade plåtdelar.

Funktionen underlättar sammanfogning av kanter och ger ett professionellt utseende på plåtdetaljer.

Corner Break

Används för att bryta av hörn på plåtdelar och skapa jämna, kontrollerade avslut.

Funktionen förenklar både design och produktion genom att ta bort skarpa kanter.

Solid/Surface Flat Pattern from Faces

Skapar en utbredd plåt direkt från valda ytor på din 3D-modell.

Funktionen ger snabb och exakt plåtutbredning redo för tillverkning eller DXF-export.

Convert to Sheetmetal part

Omvandlar en solid 3D-modell till en plåtdetalj med alla bocknings- och materialegenskaper intakta.

Detta gör det enkelt att fortsätta arbetet med plåtverktyg och förbereda modellen för tillverkning.

Solid part to Sheetmetal part

Konverterar en befintlig solid 3D-modell till en plåtdetalj med automatiskt genererade bockningskanter och materialinställningar.

Funktionen förenklar arbetsflödet och sparar tid vid produktion av plåtdetaljer.

Laptop displaying 3D CAD software with a complex yellow-outlined mechanical assembly model on screen.

Bocka och skapa plåtdetaljer snabbt och effektivt

Med IRONCADs Sheet Metal-funktioner kan du designa bockade plåtar direkt i 3D. Skapa detaljer från grundformer, lägg till hål, hörn och bockar med drag-and-drop från kataloger eller via 2D-skisser. Ändra snabbt material, tjocklek eller radie med handtag i scenen och se resultatet i realtid. När modellen är klar kan du enkelt breda ut plåten och exportera till DXF för laserskärning eller annan produktion – snabbare och smidigare än med traditionella CAD-verktyg.

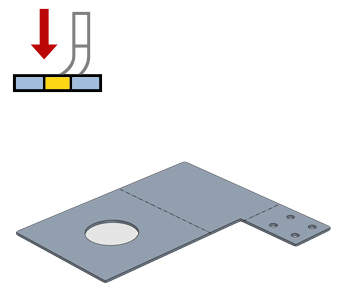

Flexibla arbetsflöden med Drag-and-Drop och Sketched Bend

Du kan bygga plåtdetaljer direkt från kataloger med färdiga bockar, hörn och hål. Dessa är fullt redigerbara och kan anpassas med egna mått. Vill du ha full kontroll över vinklar och radier kan du använda Sketched Bend, där bocklinjer ritas direkt på plåten och justeras fritt i 3D-miljön. Det ger ett effektivt arbetsflöde som sparar tid och minskar behovet av efterjusteringar.

Kraftfulla Sheet Metal-verktyg

IRONCAD erbjuder en mängd smarta funktioner för plåtdesign:

Unfold/Refold – vik ut och vik tillbaka plåten utan att förlora kontrollen över geometri.
Create Loft & Forming Tool – skapa avancerade former och bockningar.
Corner Relief & Add Miter/Closed – hantera hörn och skarpa kanter enkelt.
Face To DXF – exportera ytor direkt från 3D-modellen till produktionsklara DXF-filer.

Dessa verktyg kombineras med ett intuitivt handtagssystem som gör det enkelt att ändra egenskaper, vinklar och placeringar utan att behöva gå tillbaka till ursprungsskissen.

Plåttabellen – Full kontroll över material och bockning

Med plåttabellen kan du definiera tjocklek, radier och k-faktorer för varje plåtdetalj. Ändringar uppdateras automatiskt i 3D-modellen och i ritningar, vilket säkerställer korrekta och produktionsklara resultat. Den här funktionen ger dig precision och effektivitet i varje steg av plåtdesignen.

Gratis utbildningsmaterial och webbinarier

För att komma igång erbjuder vi gratis utbildningsmaterial med tydliga exempel och övningar för både nybörjare och erfarna konstruktörer. Du kan även följa vårt webbinar om Sheet Metal i IRONCAD, där vi visar smarta tips och tricks för bockad plåt.

FAQ

Vad är Sheet Metal i IRONCAD?

Svar: Sheet Metal i IRONCAD är ett komplett verktyg för att skapa, modifiera och utveckla bockade plåtdetaljer i 3D. Du kan bygga plåtar från grunden, lägga till bockar, hål och deformationer – och sedan breda ut dem till färdiga DXF-filer för produktion. Allt sker i en enda miljö, utan att behöva växla mellan flera moduler som i många andra CAD-system.

Kan jag skapa bockar från 2D-skisser?

Svar: Ja! Med funktionen Sketched Bend kan du rita bocklinjer direkt på en plåt i 3D och sedan justera vinklar och radier dynamiskt. Det gör det enkelt att bygga upp bockade detaljer även från importerade 2D-ritningar eller enkla konturer.

Hur fungerar plåttabellen i IRONCAD?

Svar: Plåttabellen ger dig full kontroll över material, tjocklek, bockningsradie och K-faktor. Ändringar du gör uppdateras automatiskt i både 3D-modellen och i ritningen. Tabellen gör det lätt att säkerställa att alla plåtar följer rätt tillverkningsstandard och att materialvalet blir korrekt.

Kan jag exportera plåtar till DXF för laserskärning?

Svar: Absolut. Med Face To DXF exporterar du direkt från 3D-modellen utan att behöva skapa en 2D-ritning. Du väljer exakt vilka ytor du vill exportera och får produktionsklara DXF-filer i skala 1:1 – perfekt för laserskärning, stansning och annan bearbetning.

Vilka verktyg finns i Sheet Metal-modulen?

Svar: IRONCADs Sheet Metal innehåller en lång rad smarta funktioner, bland annat:

Unfold/Refold – vik ut och vik tillbaka plåtar snabbt.
Corner Relief & Add Miter – hantera hörn och kanter.
Forming Tool & Loft – skapa avancerade former.
Punch Bend – lägg till bockar med tryckverktyg.
Convert to Sheet Metal – omvandla solider till plåt med ett klick.

Alla funktioner fungerar med samma intuitiva drag-and-drop-princip som resten av IRONCAD.

Finns det gratis utbildning för Sheet Metal i IRONCAD?

Svar: Ja! Du hittar kostnadsfritt utbildningsmaterial på vår YouTube-kanal med övningar, exempel och förklaringar av alla centrala funktioner. Vi erbjuder även webbinarier och support för både nybörjare och erfarna konstruktörer. Se grundkurs i Sheet Metal på YouTube

Hur fungerar “Drag-and-Drop”-metoden i Sheet Metal?

Svar: Med drag-and-drop bygger du snabbt upp plåtdetaljer genom att dra färdiga bockar, hål eller former direkt från katalogerna in i scenen. Det är en unik metod i IRONCAD som gör att du slipper skapa features manuellt. Du kan kombinera flera verktyg, justera mått och material i realtid – och arbeta betydligt snabbare än i traditionella CAD-system.

Kan jag arbeta både i 3D och utbrett läge samtidigt?

Svar: Ja, IRONCAD tillåter sömlös växling mellan 3D och utbrett läge. Du kan göra ändringar i den utbredda vyn och se hur de påverkar 3D-modellen direkt, vilket underlättar kontroll av bockradier och plåtlängder.

Vad gör IRONCAD extra effektivt för plåtjobb?

Svar: IRONCAD kombinerar flexibel modellering, smarta verktyg och snabba exportmöjligheter. Du kan skapa komplexa bockningar utan att låsas fast i constraints, återanvända komponenter med drag-and-drop, och få ut produktionsklara filer direkt – allt i ett gränssnitt som är lätt att lära sig.

Introduktion till Sheet Metal

Plåtar via Drag-And-Drop från kataloger...

...eller jobba i utbrett läge via Sketched Bend
