Branscher · Byggsmide

Snabbare stålstommar med IRONCAD

IRONCAD är ett brett 3D CAD-program. Inom byggsmide används det för att bygga stommar, trappor och räcken av svenska standardprofiler, med ritningar, kaplistor och DXF direkt ur modellen.

Över 1000+ nöjda kunderMGS Smide LogotypLerocon logotypSaltängen logotyp

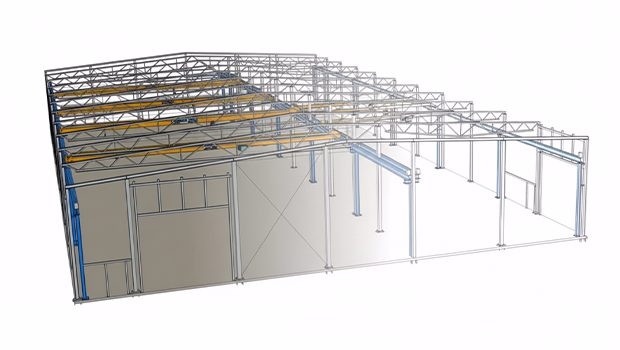

PMH ritad fackverkshall i stålPMH ritad fackverkshall i stål med bågformade takstolar och fackverkspelare, konstruerad i IRONCAD

Programmet

Vad är IRONCAD?

IRONCAD är ett 3D CAD-program för konstruktion inom industrin, från maskiner och plåt till layout och fixturer. Det som skiljer IRONCAD från traditionella CAD-system är valfriheten: du bestämmer själv hur du modellerar. Bygg fritt med dra och släpp och TriBall, lägg till constraints och parametriska mått bara där de behövs, och ändra importerad geometri direkt utan historieträd. Metoderna kan blandas i samma part, och hela sammanställningen ligger i en fil. Den här sidan visar hur smidesföretag använder det.

Film · Bro K23 lyfts på plats
Saltängens Mekaniska, stillbild ur filmen

Saltängens Mekaniska

Bro K23 på plats i Inre Hamnen

Filmen visar när Saltängens Mekaniska lyfter bro K23 på plats i Inre Hamnen i Norrköping: 10 meter lång, 6 meter bred och 27 ton stål. Saltängen tillverkade bron, monterade den på plats och levererade dokumentationen, med tillverkningsunderlag ur IRONCAD. Vill ni se hur er nästa stomme skulle se ut i IRONCAD? Boka en demo så visar vi!

Tre arbetssätt i samma modell

Du väljer metod per del, inte per program.
Alla tre fungerar i samma fil, och de kan blandas i en och samma stomme.

Stillbild ur filmen: trälåda med pall och snedsträvor runt en cylindrisk produkt, konstruerad parametriskt i IRONCAD4:54
3d box in vector with red x

Parametrisk modellering

För trappor, räcken och standardförband som ska varianthanteras. Lås steghöjd, spann och plåttjocklek med constraints, så räknas nästa trappa om utan att du ritar om.

Populärast
Stillbild ur filmen: en detalj ändras med handtag i IRONCAD medan Solidmakarnas instruktör syns i bild28:02
3d box in vector with a green check mark

Flexibel modellering

Standardmetoden för smeder. Dra in balkar och profiler, klipp dem mot varandra och flytta pelare med TriBall när måtten på plats visar sig vara andra. Inga tvingande constraints.

Stillbild ur filmen: en yta på en importerad gjuten detalj markeras grön och dras direkt i IRONCAD1:25
3d box vector with opened lock

Direkt editering

För arkitektens IFC och kundens STEP-filer. Ta tag i en yta och dra, flytta hål, anpassa knutplåten. Ingen historik behövs.

Arbetsflödet

Så används IRONCAD inom byggsmide

Stommen byggs med dra och släpp

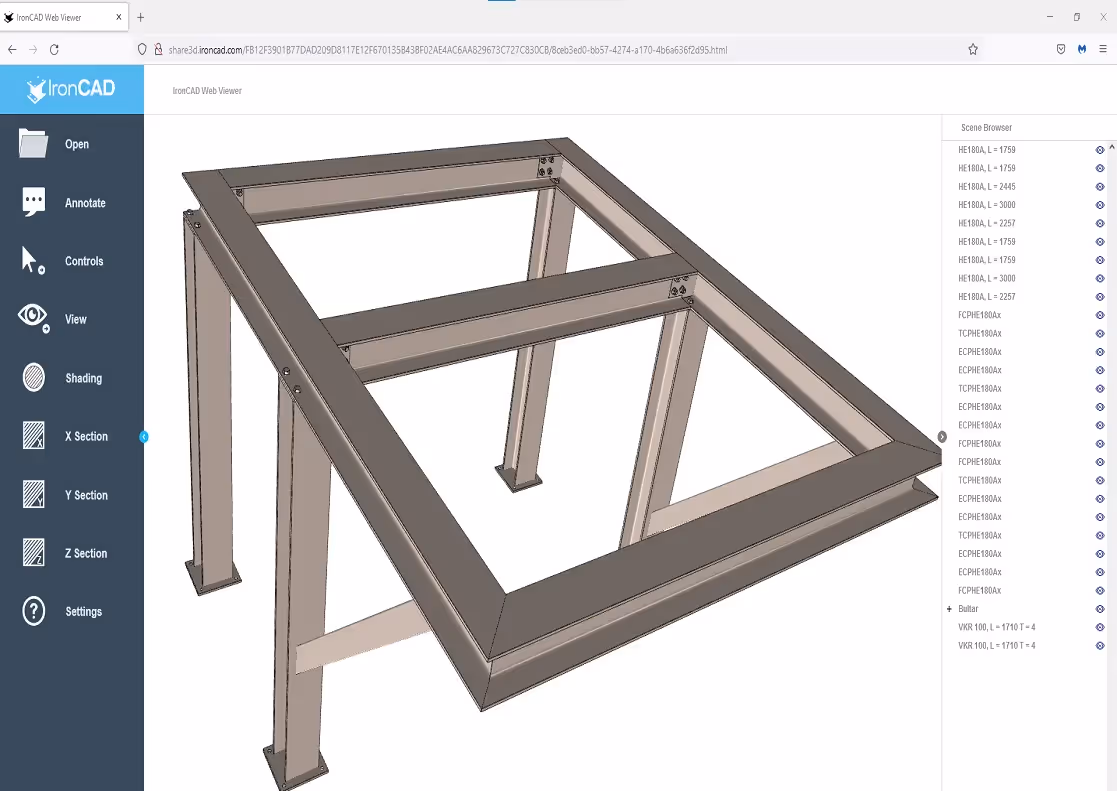

Dra in en balk från katalogen, dra i handtagen till rätt längd och klipp den mot nästa. Pelare, takstolar och traverser sätts på plats med TriBall, som snappar mot andra delar. "Jag använder IRONCADs funktion för balkar dagligen. Det är mycket lätt att bygga och manipulera stålet”, säger Matthias Sjöström på MGS Smide i Stockholm.

Film · Stålbalkar och stommar i 3D
Konstruera, stillbild ur filmen

Konstruera

Profiler enligt svensk standard

HEA, HEB, IPE, UPE, VKR, KKR, rör och plattstål finns i IC Mechanical med dimensioner från Tibnor och BE Group. Egna dimensioner sparas i tabellen och återanvänds. Stål, rostfritt och aluminium följer med som material. Materialet ger vikten i stycklistan.

ProfiltabellProfiltabell i IRONCAD med I-balk, U-profil, vinkelprofil och fyrkantsrör och deras dimensioner

Förband som genereras efter profilen

Steel Lib, Triangular Joint, Steel Stiffener, Steel Cap och Fasteners and Holes placeras på profiländen. Ändplåt, knutplåt, förstyvning eller skruvförband genereras efter profilens geometri och de mått ni anger. Allt är parametriskt och kan ändras i efterhand, utan att ritas om.

Läs mer om IC Mechanical
Film · Steel Lib i IC Mechanical
Steel Lib i IC Mechanical, stillbild ur filmen

Steel Lib i IC Mechanical

Trappor och räcken på några sekunder

Ange höjd, bredd och steghöjd, så bygger trappverktyget vangstycken, steg, vilplan och håltagning för bultförband. Räcken skapas på samma sätt. Dra i handtagen och snappa mot andra delar, så uppdateras hela trappan på skärmen.

Film · Ståltrappa på några sekunder
Så här enkelt kan ni skapa en ståltrappa i 3D, stillbild ur filmen

Så här enkelt kan ni skapa en ståltrappa i 3D

Ritning, kaplista och DXF från modellen

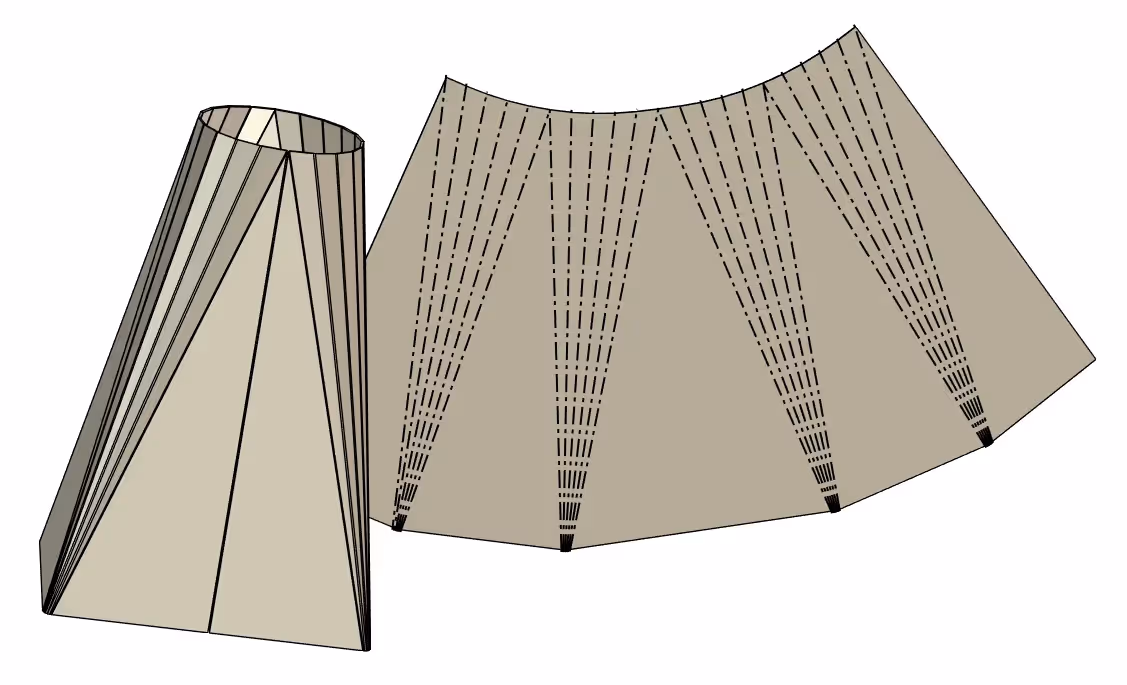

Sammanställnings- och detaljritningar med stycklista kommer ur modellen. Kaplistan anger profil, längd, antal och vikt och kan exporteras till Excel. Fotplåtar och beslag i bockad plåt breds ut och går som DXF till laser. Batch-export tar fram alla ritningar på en knapptryckning.

Tillverkningsritning av stålstativTillverkningsritning av stålstativ med vyer, detaljförstoring och stycklista genererad i IRONCAD

Kunder inom byggsmide som konstruerar i IRONCAD

Länna Svets & Mekaniska Verkstad AB: Från kundens fil till tillverkningsfil i samma program

Över 50 års erfarenhet av plåtbearbetning, svetsning, laserskärning och stansning i Merlänna. IRONCAD i 20 år för konstruktion, tillverkningsfiler och kalkylunderlag.

Läs vidare om Länna Svets

Vi använder IRONCAD till allt för tillverkningen i vår verkstad. Vi konstruerar, tar fram tillverkningsfiler samt filer för kalkylering av detaljer.

Kennet Rodin, produktionsansvarig, Länna Svets & Mekaniska Verkstad AB

Saltängens Mekaniska Verkstad AB: Broar, stålstommar och plåt sedan 1950

Maskinbearbetning, reparationer och svetsning av stora konstruktioner sedan 1950. Senast en 27 tons bro till Inre Hamnen i Norrköping, med tillverkningsunderlag ur IRONCAD.

Läs vidare om Saltängen

IRONCAD är ett smidigt verktyg för oss där vi kan konstruera och ta fram tillverkningsunderlag för vår produktion snabbt och enkelt.

Magnus Andersson, Saltängens Mekaniska Verkstad AB

Fler företag som konstruerar i IRONCAD finns bland kundcasen

Vanliga frågor om CAD för byggsmide

Finns svenska standardprofiler i IRONCAD?

Ja. Med tillägget IC Mechanical finns HEA, HEB, IPE, UPE, VKR, KKR, rör och plattstål enligt svensk standard i kataloger, med dimensioner från Tibnor och BE Group. Profilen dras in i modellen och klipps mot nästa balk.

Hur skapar jag knutförband och ändplåtar?

Verktygen Triangular Joint, Steel Lib, Steel Stiffener, Steel Cap och Fasteners and Holes i IC Mechanical placeras på profiländen och genereras efter profilens geometri. Förbanden är parametriska och kan ändras i efterhand.

Kan jag rita en ståltrappa med räcke i IRONCAD?

Ja. Trappverktyget i IC Mechanical bygger raka trappor och vilplan med vangstycken, steg och räcke utifrån höjd, bredd och steghöjd. Resultatet är vanliga IRONCAD-delar som kan anpassas fritt.

Hur håller vi ordning på ritningar, revisioner och kundernas filer?

Med Design Data Manager får varje stomme, detalj och ritning artikelnummer, revision och sökbara egenskaper, oavsett om filen kommer från IRONCAD, SolidWorks eller Inventor. Verkstaden och montören på plats hittar alltid rätt revision.

Kan vi leverera modellen till byggprojektören som IFC?

Ja. Med Architectural Translator exporterar IRONCAD IFC och Revit, så att stommen kan placeras i byggnadsmodellen hos arkitekt eller konstruktör, och ni kan importera deras byggnad som underlag.
