TestversionHar licensIRONCAD är ett brett 3D CAD-program. Inom entreprenad används det för skopor, plogar och påbyggnader i bockad plåt och svetsat stål, med hydraulik, rörelse och stora sammanställningar i samma fil.
Över 1000+ nöjda kunder
.avif){kind=logo}
Skopor och plogar i bockad plåt
Hydraulik och rörelse i samma modell
Ritningar och DXF ur modellen
IRONCAD är ett 3D CAD-program för konstruktion inom industrin, från maskiner och plåt till layout och fixturer. Det som skiljer IRONCAD från traditionella CAD-system är valfriheten: du bestämmer själv hur du modellerar. Bygg fritt med dra och släpp och TriBall, lägg till constraints och parametriska mått bara där de behövs, och ändra importerad geometri direkt utan historieträd. Metoderna kan blandas i samma part, och hela sammanställningen ligger i en fil. Den här sidan visar hur tillverkare av entreprenadredskap använder det.
Filmen är Drivex egen produktfilm om klaffskopan KS2500-3000 med flytande klaff, ett av redskapen som konstrueras i IRONCAD i Edsbyn. Skopan byggs av bockad plåt och svetsade delar, med hydraulcylindrar, fäste och klaffens rörelse i samma modell, och renderas i KeyShot till broschyr och webb. Vill ni se hur ert nästa redskap skulle se ut i IRONCAD?
Boka en demo så visar vi!
Du väljer metod per del, inte per program.
Alla tre fungerar i samma fil, och de kan blandas i ett och samma redskap.
För skopfamiljer i flera bredder. Lås bredd, djup och delning med constraints, så räknas nästa storlek om utan att du ritar om.
För maskintillverkarens STEP-filer av fästen och snabbkopplingar. Ta tag i en yta och dra, klipp fästet mot ramen, lägg till hål. Ingen historik behövs.
Skopans sidor, botten och förstärkningar byggs i Sheet Metal med bockradie och K-faktor efter er verkstad. Loftad plåt, som en övergång från rund till fyrkant, bockas i strålar.
Delarna breds ut med ett klick och går som DXF till lasern. Bockvinklarna står på ritningen.
Cylindrar, ventiler och kopplingar hämtas från leverantörernas 3D-filer eller ur IC Mechanical och placeras direkt i plogen. Maskintillverkarens fäste öppnas som STEP och används som det är.
Slitstål, bultförband och lager ligger i katalogen och dras in med rätt dimension.
Leder, cylindrar och länkar kopplas med mekanismer, så att skopan eller klaffen kan köras mellan ändlägena i modellen. Då syns det om något tar i innan plåten är skuren.
Rörelsen spelas upp som film till kunden. Filmen visar en grävarm med mekanismer.

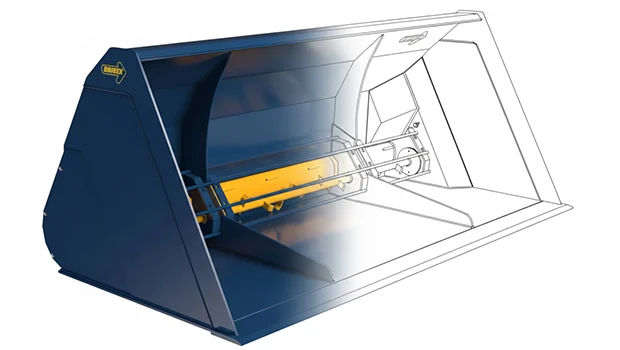

Kunden vill ha skopan bredare, fästet på andra sidan eller valsen flyttad. Delarna är inte låsta i ett historikträd, så ändringen görs direkt i 3D utan rebuild-fel.
Drivex bytte från parametrisk CAD just för att kunna göra exakta ändringar när de behövs.

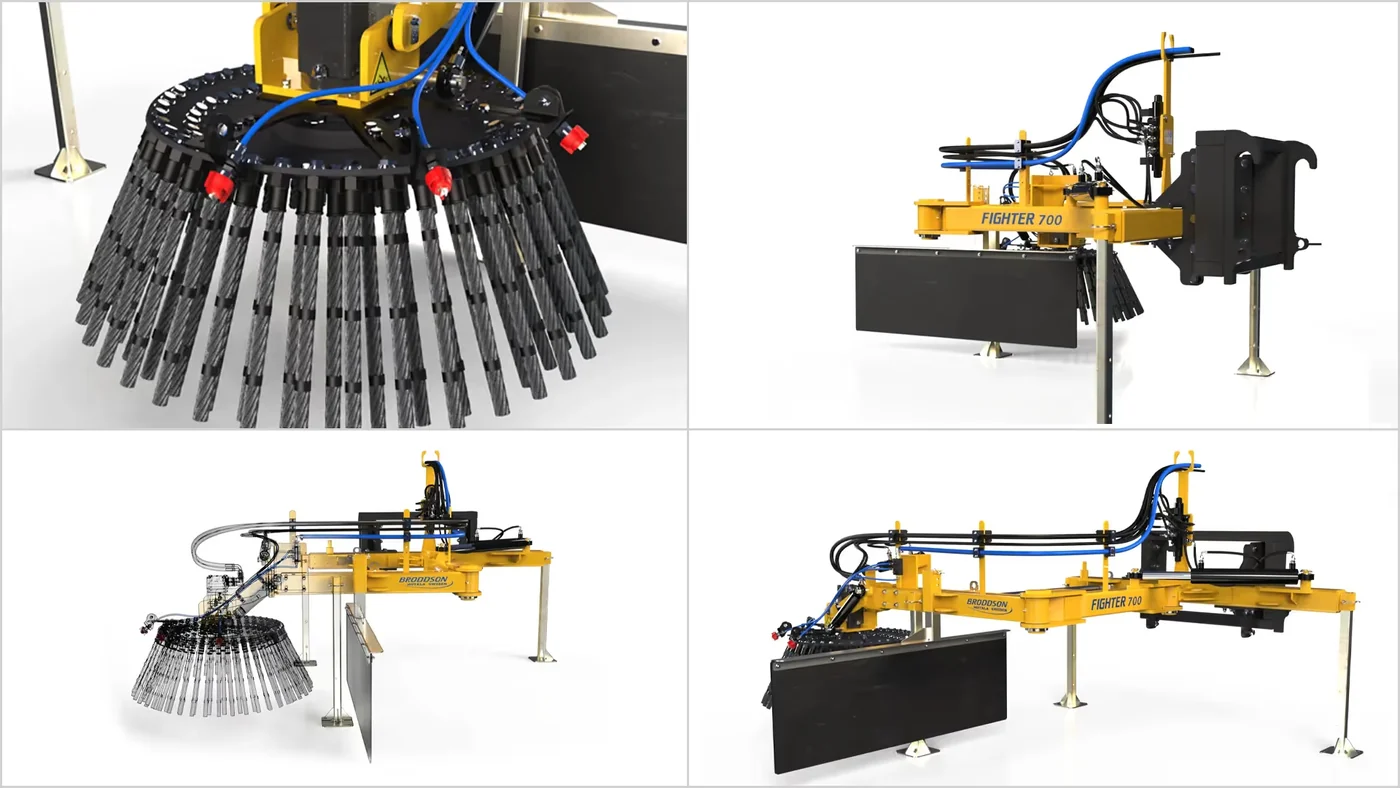

Motor, hydraulmotor, slangar och snabbfästen från leverantörerna ligger i samma sammanställning som de egna svetsade delarna. Broddson beskriver det som att bygga med Lego: dra in från katalogen vid sidan av skärmen och släpp på plats.
Hela maskinen ligger i en fil, och delar grupperas i trädet som mappar.
Sprängskisser, monteringsanvisningar och reservdelslistor görs direkt från modellen, med färglagda delar för tydlighet. Stycklistan hämtar artikelnummer, material och antal ur 3D och exporteras till Excel.

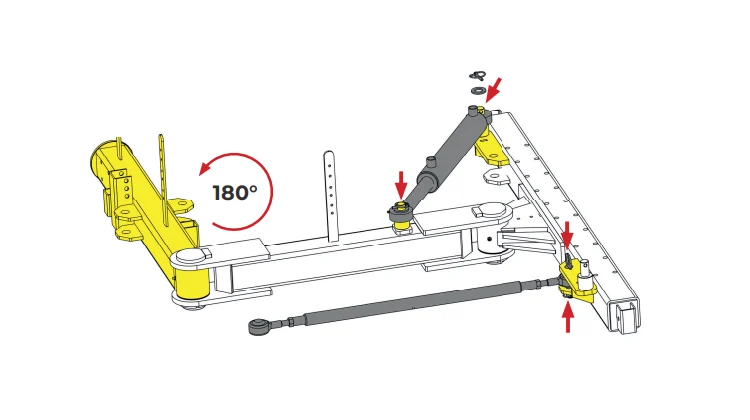

Bilden visar en monteringsanvisning från Broddson för byte av borstposition.
ICD avbildar skopan med vyer, snitt, bockvinklar, måttsättning enligt ISO och automatisk stycklista. DRAFT har ett traditionellt 2D-gränssnitt likt AutoCAD och öppnar kundens DWG och DXF.
Båda följer modellen när redskapet ändras. Välj den som passar ritningen, eller använd båda.

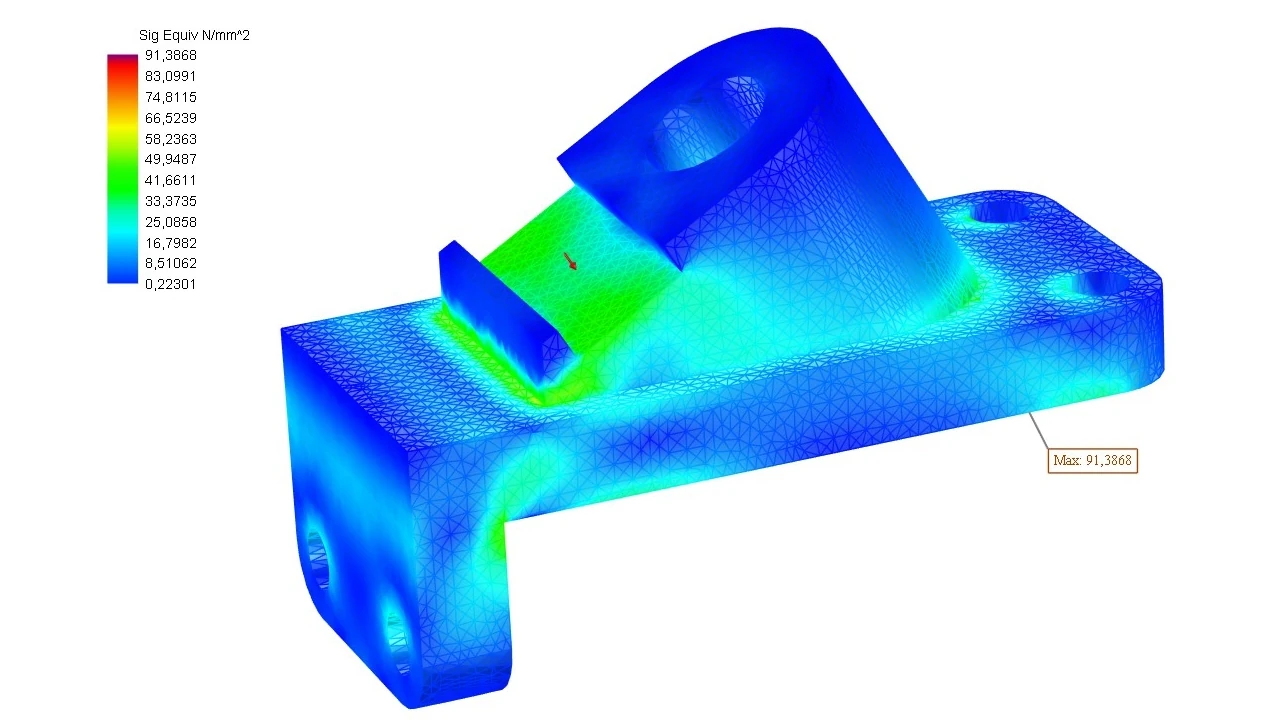

MultiPhysics for IRONCAD lägger laster och infästningar på skopan eller fästet och visar spänning och deformation direkt på modellen, utan export till ett separat FEM-program.
Ändra godstjocklek, räkna om, jämför. Rapporten kommer på en knapptryckning.
Skopor, plogar och kåpor i bockad plåt med utbredning och DXF.
Skopprofiler och fästen skissas fritt i 2D. Parametrar när du vill, inte som tvång.
Fästen, cylindrar, slitstål och egna standarddelar med dra och släpp.
Flytta, kopiera och rikta cylindrar och fästen exakt, utan constraints.
Redskap för hjullastare och traktorer från Edsbyn, familjeägt sedan 1969 och ledande i branschen. All nyutveckling sker i IRONCAD, och skoporna renderas i KeyShot till broschyr och webb.
”Efter att ha arbetat med flera parametriska 3D CAD-system insåg jag hur kraftfullt IRONCAD är. Systemet gör det möjligt att göra exakta ändringar när det behövs, vilket inte var möjligt i andra program.”
Robert Eriksson, CAD-ansvarig, Drivex AB

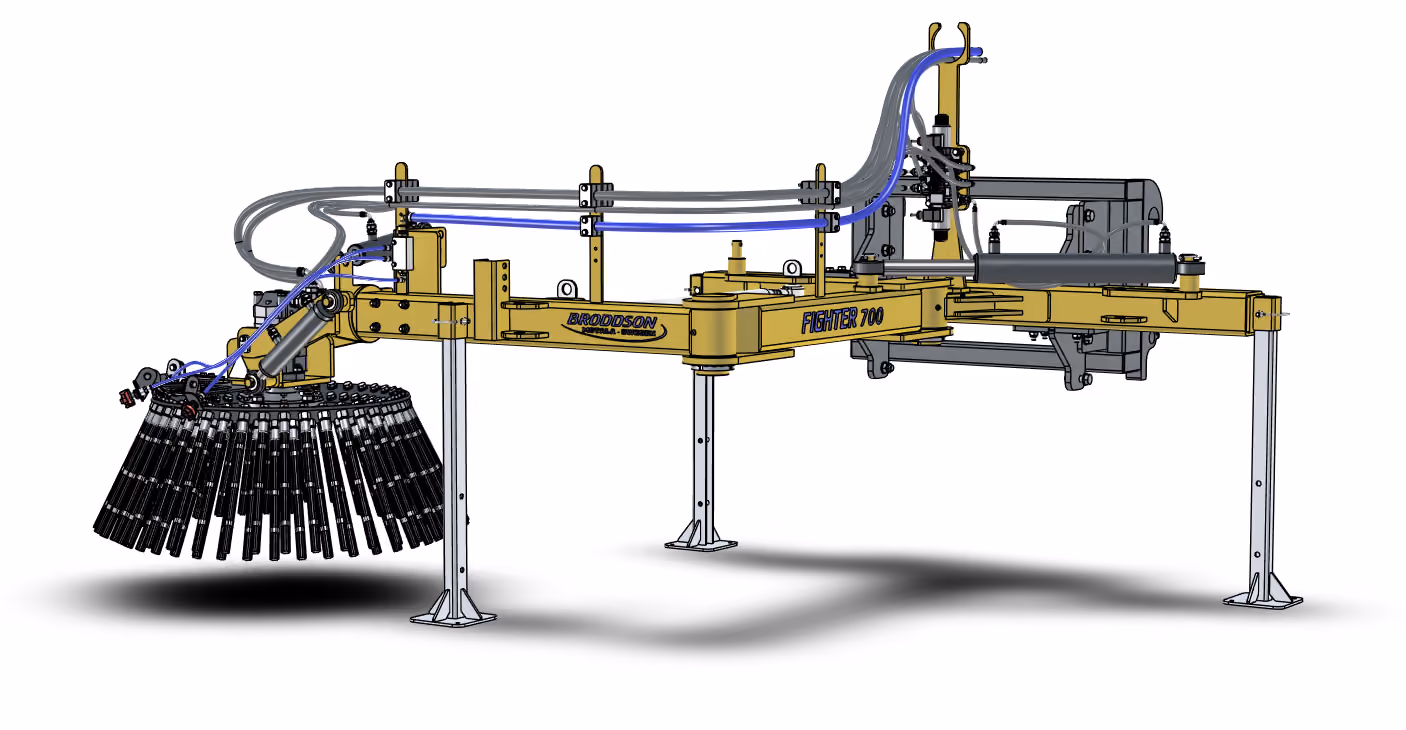

Sopmaskiner och utrustning för vägunderhåll från Motala, med export till Norden, Afrika och Mellanöstern. Bytte från ett parametriskt CAD-system för att kunna skapa och ändra fritt i sammanställningen.
”Olika 3D-grundformer, standardkomponenter och balkar är bara att dra och släppa från kataloger på sidan av skärmen, rakt in i 3D-miljön, som Lego!”
Richard Liljedahl, konstruktör, Broddson AB

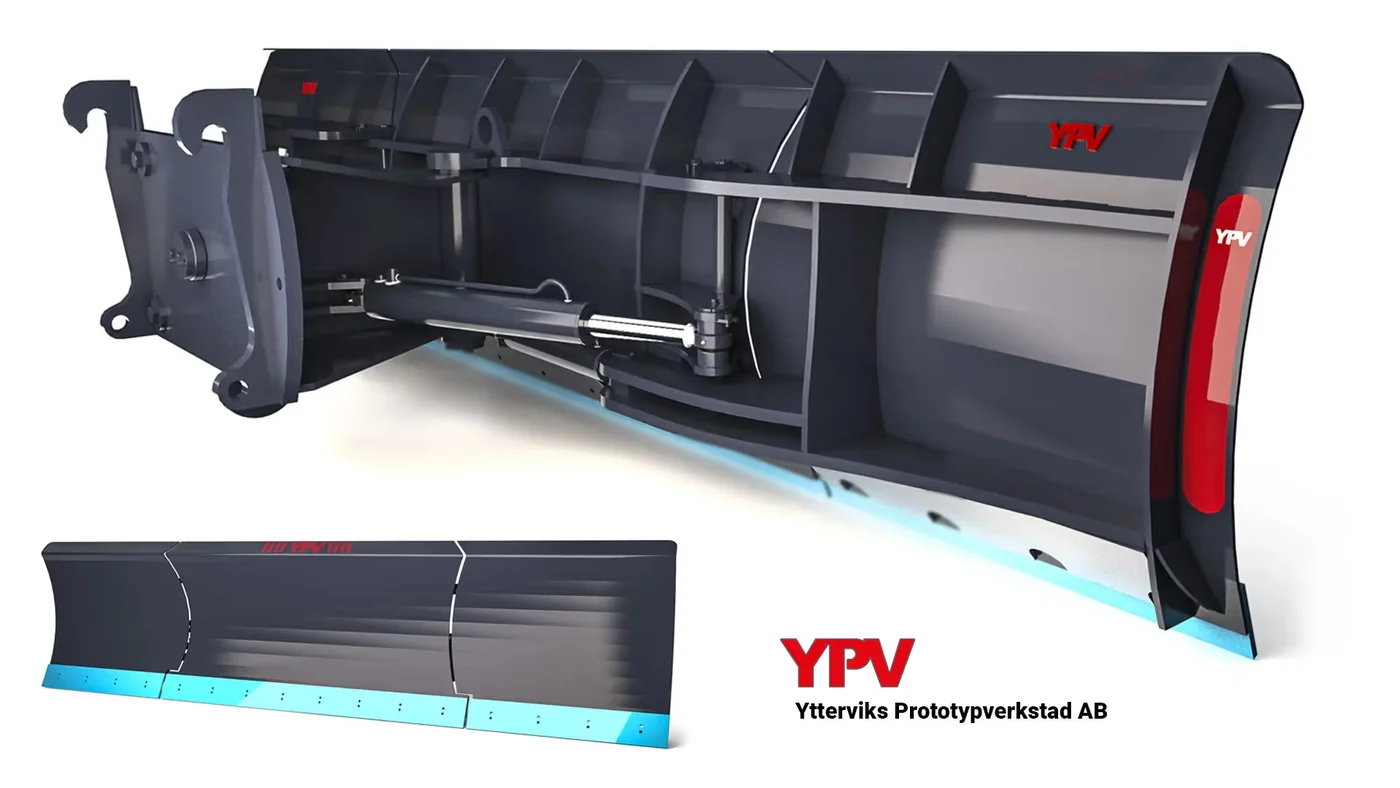

Utvecklar och tillverkar redskap till entreprenadmaskiner sedan 1992, med fokus på kundspecifika plogar och skopor. 3D-modellen delas med kunden och justeras innan tillverkningen börjar.
”Det jag gillar med IRONCAD är dess smidighet och hur snabbt det går att rita nya samt modifiera befintliga modeller. En stor del av vår tillverkning är kundspecifika redskap.”
Pontus Lundström, produktionstekniker, Ytterviks Prototypverkstad AB
Skissa profilen, bocka i 3D eller rita bocklinjer direkt på plåten, välj bockradie och K-faktor. Skopan breds ut med ett klick och exporteras som DXF till laserskärning, med bockvinklar på ritningen.
Ja. Cylindrar, ventiler och kopplingar hämtas från leverantörernas 3D-filer eller från kataloger i IC Mechanical och placeras i modellen. Mekanismer visar slaglängd och rörelse, så att inget tar i vid ändlägena.
Ja. STEP och IGES öppnas direkt, och med Translator även SolidWorks, Inventor och CATIA. Fästet används som underlag och kan klippas och ändras utan historikträd.
Ja. Med MultiPhysics for IRONCAD läggs laster och infästningar på skopan eller fästet, och spänning och deformation visas direkt på modellen. Ändra godstjocklek, räkna om, jämför.
Delarna är inte låsta i ett historikträd, så en bredare skopa eller ett flyttat fäste ändras direkt i 3D utan rebuild-fel. Broddson valde IRONCAD just för att slippa constraints-baserad omkonstruktion.
Med Design Data Manager får varje skopa, fäste och ritning artikelnummer, revision och sökbara egenskaper, oavsett om filen kommer från IRONCAD, SolidWorks eller Inventor. Kundvarianterna hålls isär, och rätt revision följer med till verkstaden.
Fullversion i 30 dagar, utan kostnad. Svensk support och utbildning från Solidmakarna.
Fullversion av IRONCAD i 30 dagar. Inga kortuppgifter, inget köptvång.
Installera, öppna era egna filer och följ startguiden i IronCAD Academy.
Vi visar hur IRONCAD passar just er produktion, på en halvtimme.
Lärarledd grundkurs på 2 + 2 dagar, eller självstudier i egen takt. Kursledare som själva konstruerar i IRONCAD.
