TestversionHar licensIRONCAD är ett brett 3D CAD-program. För fixturer används det för att bygga svets-, monterings- och kontrollfixturer runt kundens detalj med komponenter från katalogen, i en fil, med ritningar och stycklista ur modellen.
Över 1000+ nöjda kunder
Bygg runt kundens detalj
Tappar och hål med dra och släpp
Hela fixturen i en fil
IRONCAD är ett 3D CAD-program för konstruktion inom industrin, från maskiner och plåt till layout och fixturer. Det som skiljer IRONCAD från traditionella CAD-system är valfriheten: du bestämmer själv hur du modellerar. Bygg fritt med dra och släpp och TriBall, lägg till constraints och parametriska mått bara där de behövs, och ändra importerad geometri direkt utan historieträd. Metoderna kan blandas i samma part, och hela sammanställningen ligger i en fil. Den här sidan visar hur fixturbyggare använder det.
Bilden visar en svetsfixturlinje från Lövstål Verktyg: överst modellen i IRONCAD, med stationer, spännelement och luftcylindrar dragna från katalogen, underst den färdiga linjen i verkstaden. Så arbetar Lövstål med alla sina fixturer: första skissen går till kunden, ändringarna görs live i Teams-mötet, och först därefter tillverkas delarna. Vill ni se hur er nästa fixtur skulle se ut i IRONCAD?
Boka en demo så visar vi!
Du väljer metod per del, inte per program.
Alla tre fungerar i samma fil, och de kan blandas i en och samma fixtur.
För fixturfamiljer som ska varianthanteras. Lås delningar, höjder och spännlägen med constraints, så räknas nästa storlek om utan att du ritar om.
För kundens STEP-, SolidWorks- och CATIA-filer. Ta tag i en yta och dra, skär ut anslaget mot detaljens form, lägg till hål. Ingen historik behövs.
Öppna kundens detalj som STEP, eller via Translator från SolidWorks, Inventor och CATIA. Lås den i scenen och bygg fixturen direkt mot geometrin, även när filen saknar historik. Skär ut anslag och stöd med detaljens egen form. Byter kunden revision byter du bara fil.
Snabbspännare, luftcylindrar, bussningar, styrtappar och egna fixturdelar ligger i katalogen vid sidan av skärmen. Dra in, släpp på plats, justera med handtag. Allt ni bygger dras tillbaka till katalogen och återanvänds i nästa fixtur. Mercado beskriver det som att bygga med Lego.

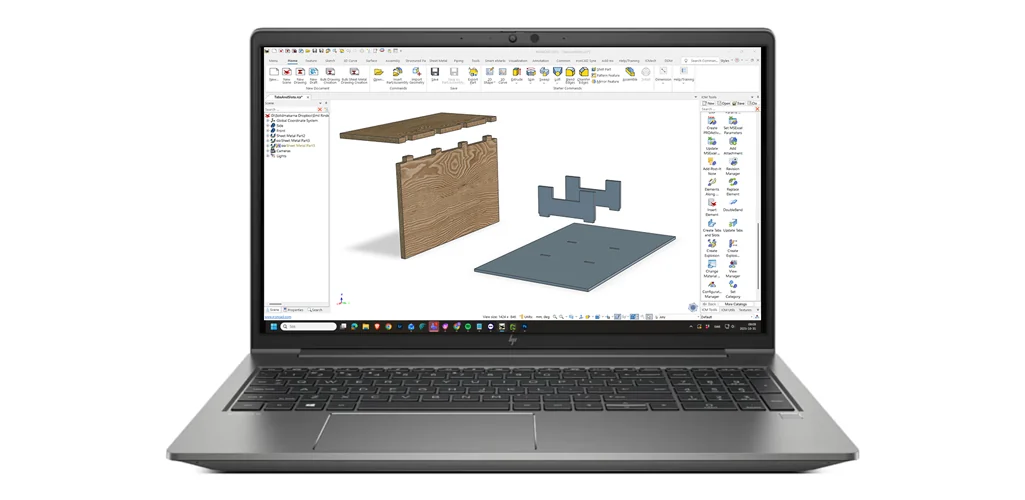

Tappar och hål dras in på fixturdelarna, så att de laserskurna delarna bara kan monteras på ett sätt inför svetsningen. Verktyget fungerar på både vanliga parter och plåtdelar.
Delarna går som DXF till lasern med exakta mått. Funktionen ingår i IC Mechanical.
Skruvförband, bussningar, styrtappar, lager och profiler finns enligt standard i IC Mechanical. Era egna spännelement från leverantörerna läggs in med fästpunkter, så att de riktar sig själva.

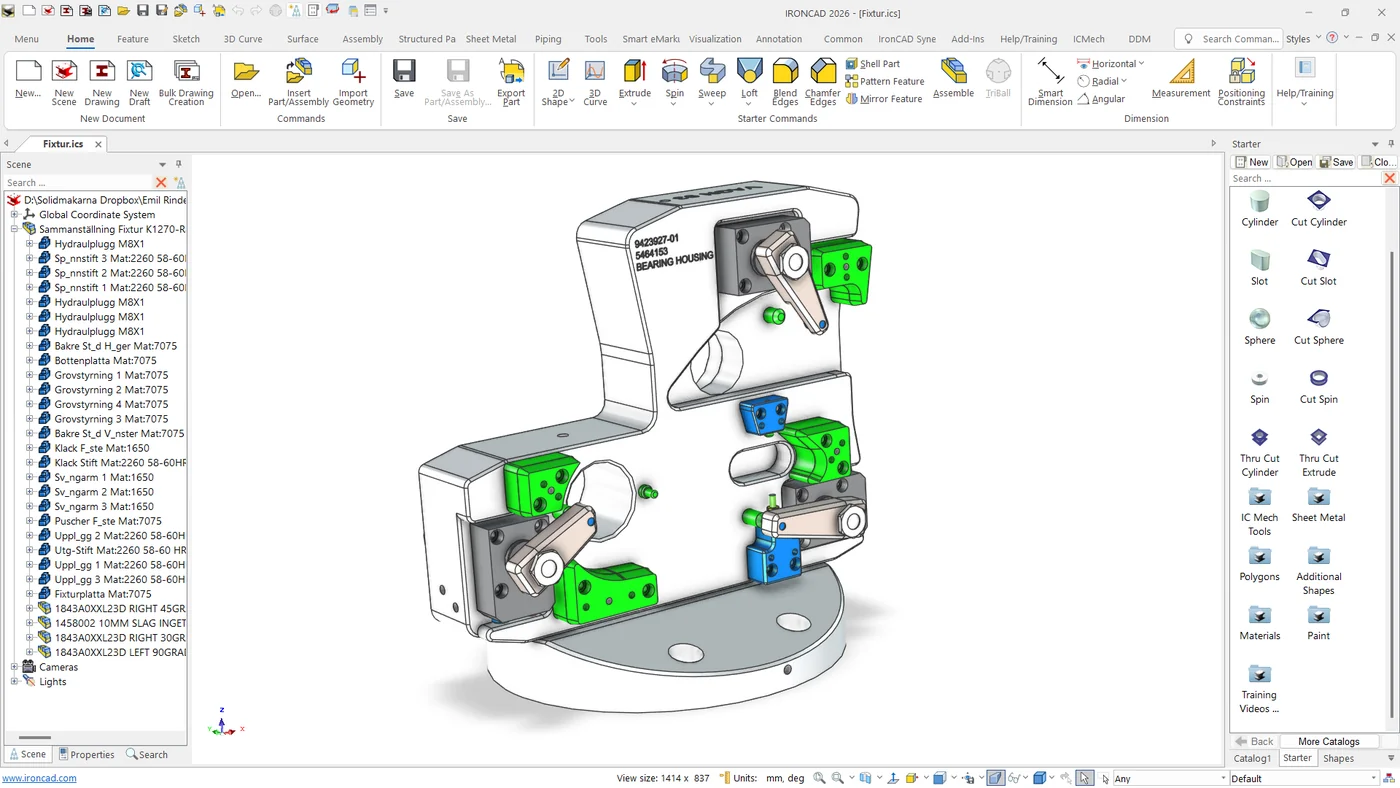

Exemplet är en hydraulisk fixtur från Tooli, med spännelement, hydraulpluggar och styrningar i samma fil.
Skydd, konsoler och ramdelar i bockad plåt skapas med Sheet Metal, direkt i fixturens fil. Rita bocklinjer på plåten eller bocka med handtag i 3D.
Utbredningen går som DXF till laser och kantpress, med tappar och hål kvar i rätt läge.
ICD avbildar fixturen med vyer, snitt, måttsättning enligt ISO och automatisk stycklista med alla köpta komponenter. DRAFT har ett traditionellt 2D-gränssnitt likt AutoCAD och öppnar och sparar kundens DWG och DXF.
Båda följer modellen när fixturen ändras. Välj den som passar ritningen, eller använd båda.
Första skissen skickas till kunden, och ändringarna görs direkt under Teams-mötet medan kunden tittar. Hela fixturen ligger i en fil, så det finns inget att länka om eller spara ut.
”Det är vanligt att få frågan vilket CAD-program man använder, eftersom det verkar så enkelt att jobba med”, säger Fredrik Lövstål på Lövstål Verktyg.
Skydd, konsoler och ramar i bockad plåt med utbredning och DXF.
Specialkomponenter skissas fritt i 2D och extruderas. Parametrar när du vill, inte som tvång.
Spännelement, tappar, anslag och egna fixturdelar med dra och släpp.
Placera och rikta komponenter exakt mot kundens detalj, utan constraints.
Hydrauliska fixturer med patenterade hydraulsystem, monteringsapplikationer och specialmaskiner, bland annat till Husqvarna. IRONCAD i 20 år för både nya fixturer och ändringar av befintliga.
”Vi använder oss av IRONCAD för det både är enkelt och flexibelt att arbeta i samt går väldigt fort från snabb skiss till färdigställd konstruktion. Har vi problem stora som små får vi alltid hjälp samma dag.”
Linus Gunnarsson, Tooli Hydraulic Fixture Tools AB

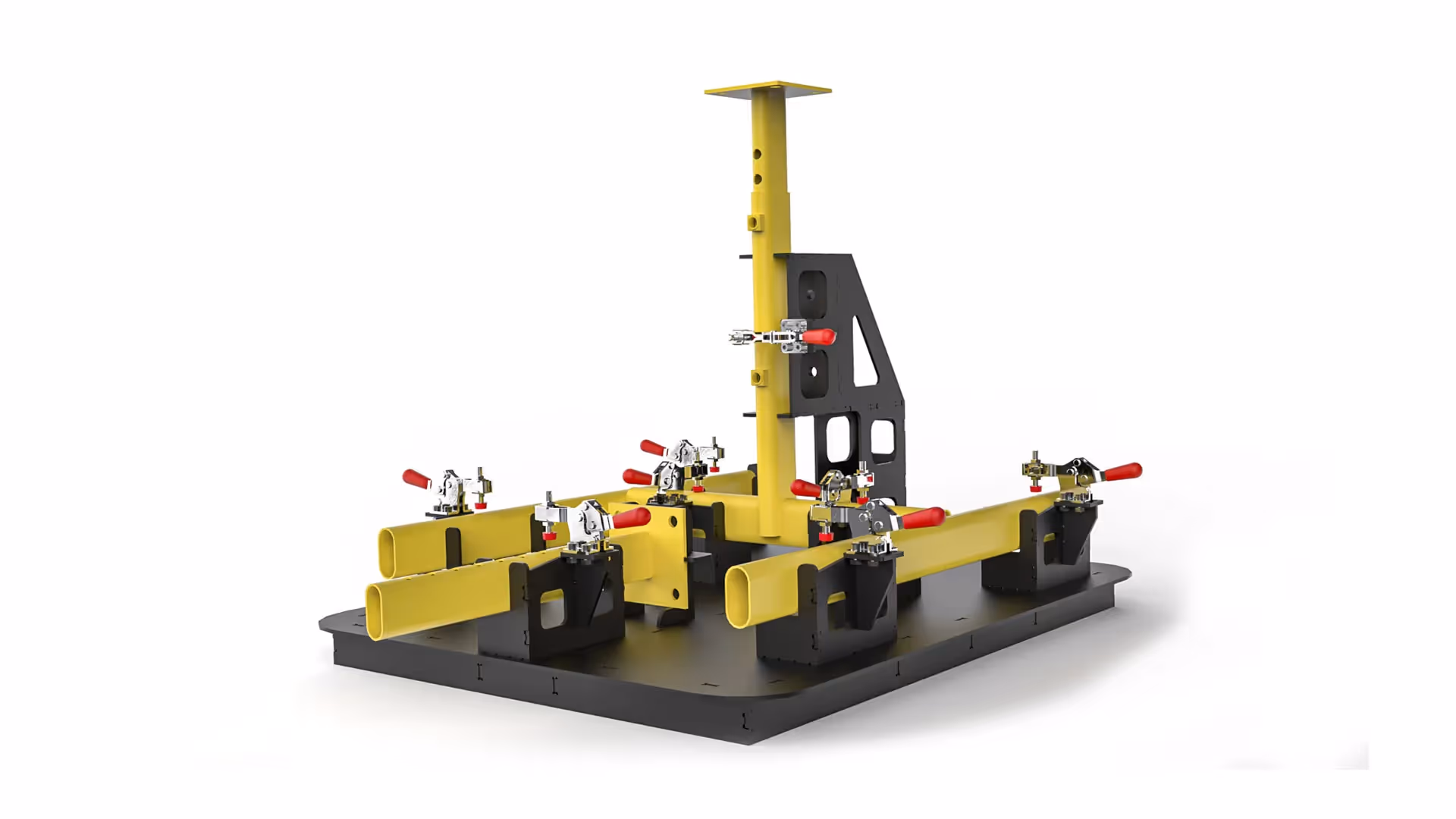

Stommar till ergonomiska stolar i Halmstad, bland annat Real 9000 Plus, med laserskärning, bockning, svetsning och lackering under ett tak. Svetsfixturerna är engångskonstruktioner som tas fram med tappar och hål i IRONCAD.
”Jag arbetar i en och samma fil hela tiden, det är enklare, bättre och snabbare att slippa spara ut parter till separata filer. Jag slipper använda plan, mate och constraints med tillhörande problem och tidsförlust.”
Peter Jonsson, Production Engineer, Mercado Produktion AB

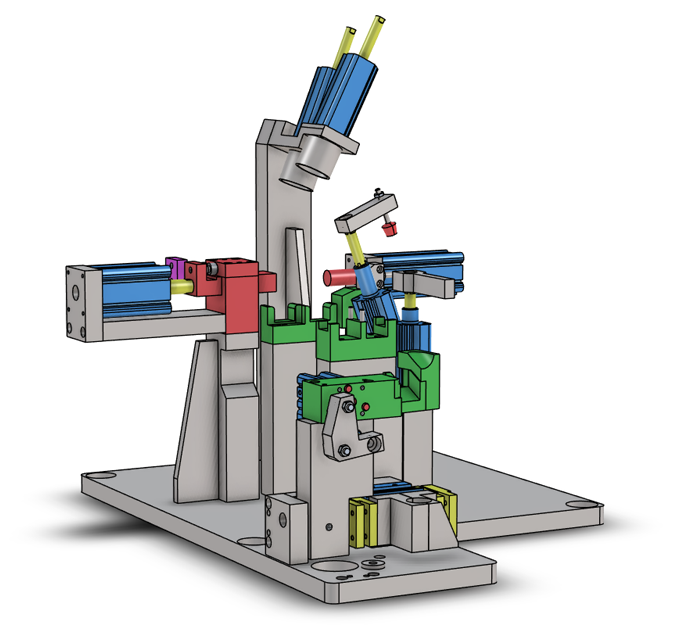

Svets-, monterings- och kontrollfixturer till fordonsindustrin, samt mindre automationslösningar. Första skissen går till kunden samma dag och ändras live i Teams-mötet.
”Dra-och-släpp-funktionerna är särskilt värdefulla, då de möjliggör smidig infogning av återkommande komponenter såsom snabbspännare, luftcylindrar eller tidigare tillverkade fixturdelar som har sparats i katalogen.”
Fredrik Lövstål, Lövstål Verktyg AB
Importera detaljen som STEP eller via Translator från SolidWorks, Inventor eller CATIA, lås den i scenen och bygg fixturen direkt mot geometrin. Kundfilen behöver ingen historik, och ändras detaljen byter du bara fil.
Ja. Katalogerna i IC Mechanical innehåller skruvförband, bussningar, styrtappar, lager och profiler, och ni lägger själva in era spännelement från leverantörerna. Komponenterna dras in med fästpunkter som riktar dem automatiskt.
Ja. Med mekanismer definierar du spännarmens rörelse och kontrollerar att detaljen kan läggas i och tas ur utan att något tar i. Monteringsordningen kan visas steg för steg.
Fixturer är engångskonstruktioner där kundens geometri styr. I IRONCAD dras komponenter in och placeras med TriBall utan constraints och historikträd, och hela fixturen ligger i en fil. Mercado Produktion konstruerar tre gånger snabbare än tidigare.
Skicka första skissen som bild eller PDF, och gör ändringarna live i ett Teams-möte medan kunden tittar, så arbetar Lövstål Verktyg. Till offerten renderar du en bild med KeyShot direkt från modellen.
Med Design Data Manager får varje kunddetalj, fixtur och ritning artikelnummer, revision och sökbara egenskaper, oavsett om filen kommer från IRONCAD, SolidWorks eller CATIA. Byter kunden revision på detaljen ser ni vilka fixturer som berörs.
Fullversion i 30 dagar, utan kostnad. Svensk support och utbildning från Solidmakarna.
Fullversion av IRONCAD i 30 dagar. Inga kortuppgifter, inget köptvång.
Installera, öppna era egna filer och följ startguiden i IronCAD Academy.
Vi visar hur IRONCAD passar just er produktion, på en halvtimme.
Lärarledd grundkurs på 2 + 2 dagar, eller självstudier i egen takt. Kursledare som själva konstruerar i IRONCAD.
