Import - Feature Recognition med v2027

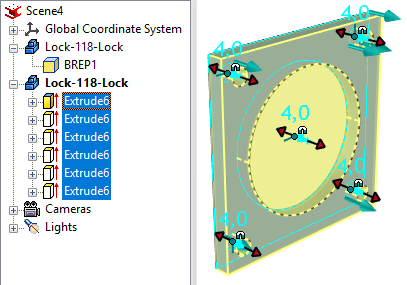

Med version 2027 kom en ny inställning för import som nyttjar funktioner för formigenkänning (s.k. "feature recognition") som har funnits i programmet sedan länge, men som inte har körts automatiskt vid just import. Genom att låta programmet läsa av topologin som bygger geometrin och som visas som s.k. "BRep"-shapes (Boundary Representation) under parten i trädet, kan de importerade formerna delas upp och läggas som enskilda features under parten i historieträdet.

Bakgrund
IRONCAD har lättanvända och smarta verktyg för att modifiera importerade modeller utan att man behöver ha några specificerade features definierade för detta. Det går att modifiera den "klump av geometri" som kallas för "BRep" direkt med handtag eller med TriBall utan att någon "historia" av features krävs. Detta arbetssätt kallas för Direct Face Modeling och utvecklades först av HP redan under 80-talet. Efter ett antal olika turer under 90-talet var det en viktig bas i det CAD-system som senare kom att kallas för IRONCAD när det släpptes 1998.

‍

Eftersom IRONCAD inte är beroende av fristående och "fullt definierade" features för att kunna utföra ändringar på importerad geometri har en sådan här funktion inte ansetts som riktigt nödvändig att implementera tidigare. Det innebär dock inte att behovet inte existerar, eftersom man från dessa fristående features enkelt kan ändra linjer i sketchen via handtag eller har möjligheten att driva mått på linjer i sketchen via en parametertabell. Något som historiskt kanske inte har varit ett så vanligt behov med IRONCAD-modeller, men sedan drygt 10-15 år har blivit en naturlig del för en del användare.

Funktion

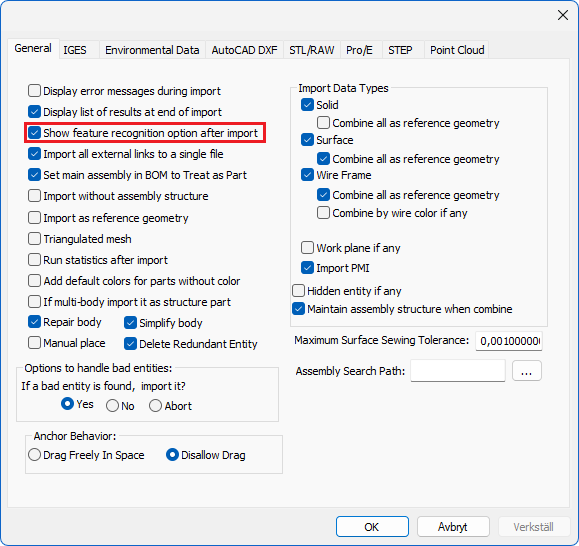

Under Import Options finns ett nytt alternativ Show feature recognition option after import.

Vid import visas då ett meddelande om man skulle vilja läsa in features i modellen som importeras, Ja eller Nej.

OBS! Vid Nej bibehålls BRep-datan intakt och de vanliga DFM-funktionerna fungerar fortfarande precis lika bra som vanligt.

‍

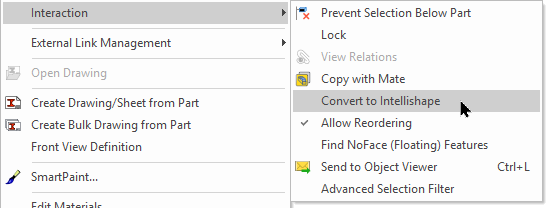

Man kan även köra funktionen i efterhand genom högerklicksmenyn Interaction (på Part-nivå) och alternativet Convert to IntelliShape. Momentet som läser om importerade modeller till extruderingar går alltså att utföra i efterhand även på modeller som har importerats till en 3D-scen tidigare, oavsett hur länge sedan detta skedde.

‍
