TestversionHar licensIRONCAD är ett brett 3D CAD-program. Inom hydraulik används det för ventilblock, cylindrar och aggregat i 3D, hydraulscheman i 2D och rör- och slangdragning, allt i samma modell.
Över 1000+ nöjda kunder
Ventilblock med kanaler i 3D
Hydraulscheman i DRAFT
Rör och slangar i samma modell
IRONCAD är ett 3D CAD-program för konstruktion inom industrin, från maskiner och plåt till layout och fixturer. Det som skiljer IRONCAD från traditionella CAD-system är valfriheten: du bestämmer själv hur du modellerar. Bygg fritt med dra och släpp och TriBall, lägg till constraints och parametriska mått bara där de behövs, och ändra importerad geometri direkt utan historieträd. Metoderna kan blandas i samma part, och hela sammanställningen ligger i en fil. Den här sidan visar hur hydraulikföretag använder det.
Filmen är SMC Automations egen presentation av företaget: världens största tillverkare av industripneumatik, med huvudkontor i Stockholm och över 9 000 komponenter i lager. Kundanpassade ventilskåp, slangdragning och pneumatikscheman konstrueras i IRONCAD, från säljarens layoutskiss till montageritning med stycklista. Vill ni se hur ert nästa aggregat skulle se ut i IRONCAD?
Boka en demo så visar vi!
Du väljer metod per del, inte per program.
Alla tre fungerar i samma fil, och de kan blandas i ett och samma aggregat.
För cylindrar och block som ska varianthanteras. Lås slaglängd, kolvdiameter och kanaldelning med constraints, så räknas nästa storlek om utan att du ritar om.
För leverantörernas STEP-filer av pumpar, motorer och ventiler. Ta tag i en yta och dra, lägg till fästen, anpassa flänsen. Ingen historik behövs.
Blocket modelleras som en solid. Patronhål, gängade hål och kanaler dras in från katalogen med rätt diameter, gänga och djup, och borrningen skapas i det de släpps på.

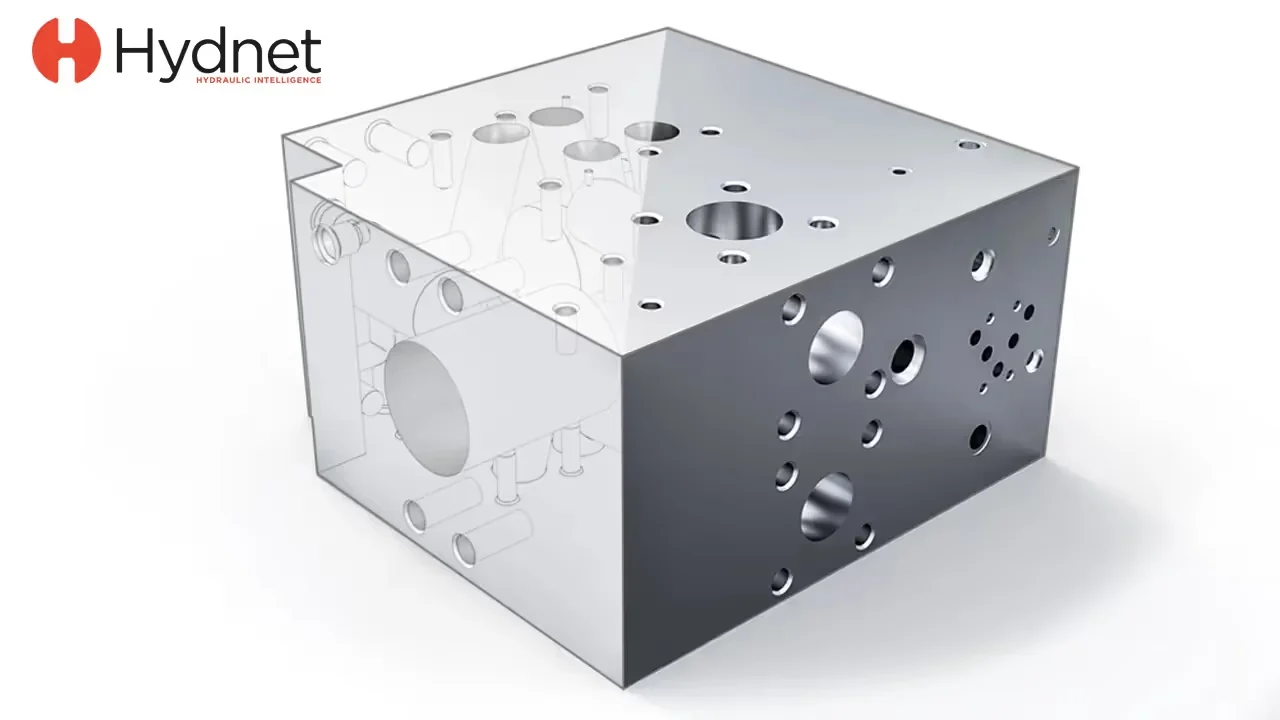

Visa blocket genomskinligt, eller invertera det och se kanalerna som positivt material, så syns det direkt om kanalerna möts rätt.

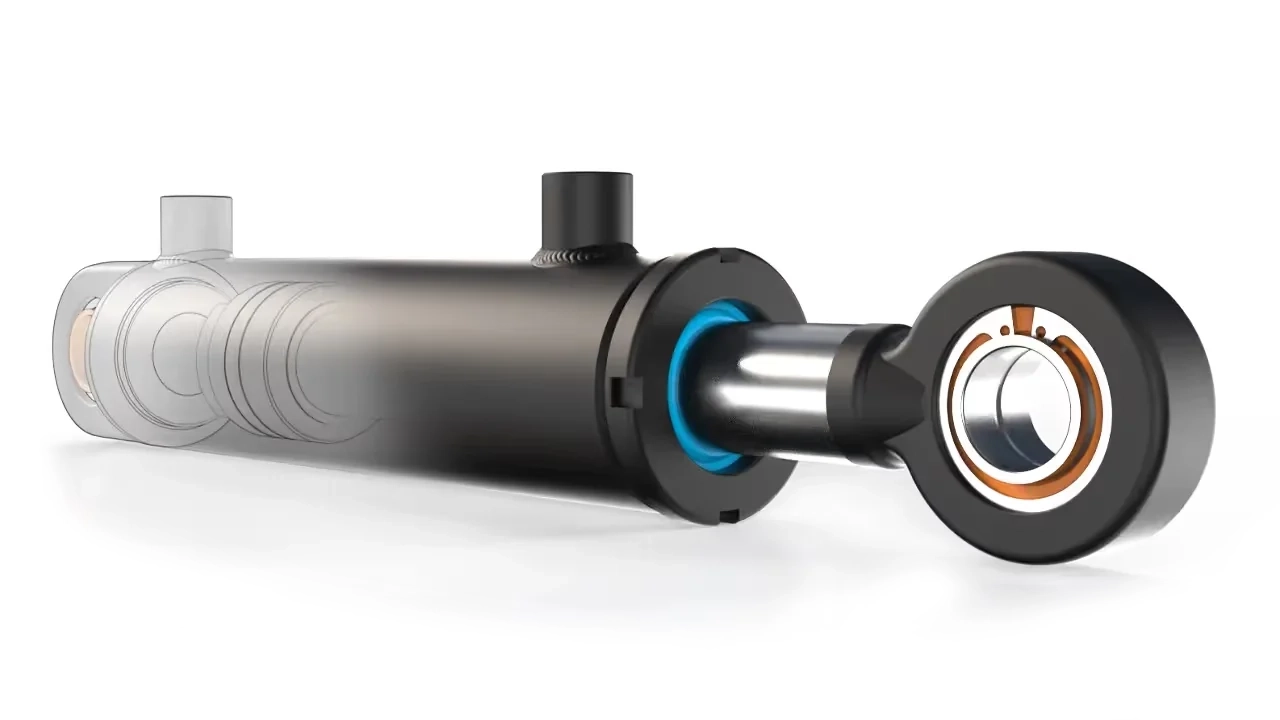

Cylindern byggs efter slaglängd, kolvdiameter och anslutning, och sparas i katalogen så att nästa order börjar med en färdig cylinder att ändra.
Tätningar, låsringar och skruvförband hämtas ur IC Mechanical. Renderingen till kundpresentationen görs i KeyShot direkt från modellen.
Rör, flänsar och kopplingar dras mellan anslutningarna med Piping i IC Mechanical. Slangar dras som 3D-kurvor med böjradier som stämmer med slangtypen.
Längder och artiklar kommer ut i stycklistan. Flyttas en ventil följer röret med.

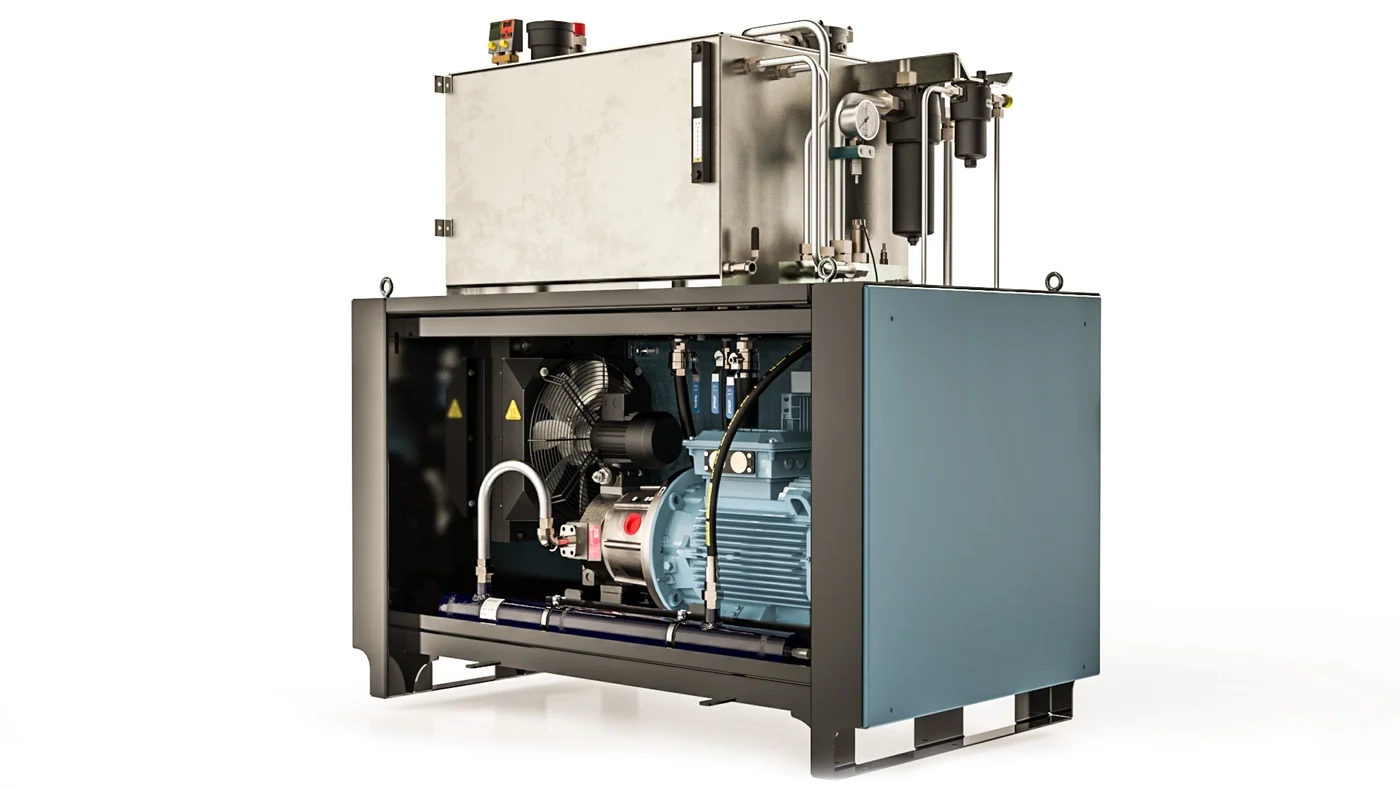

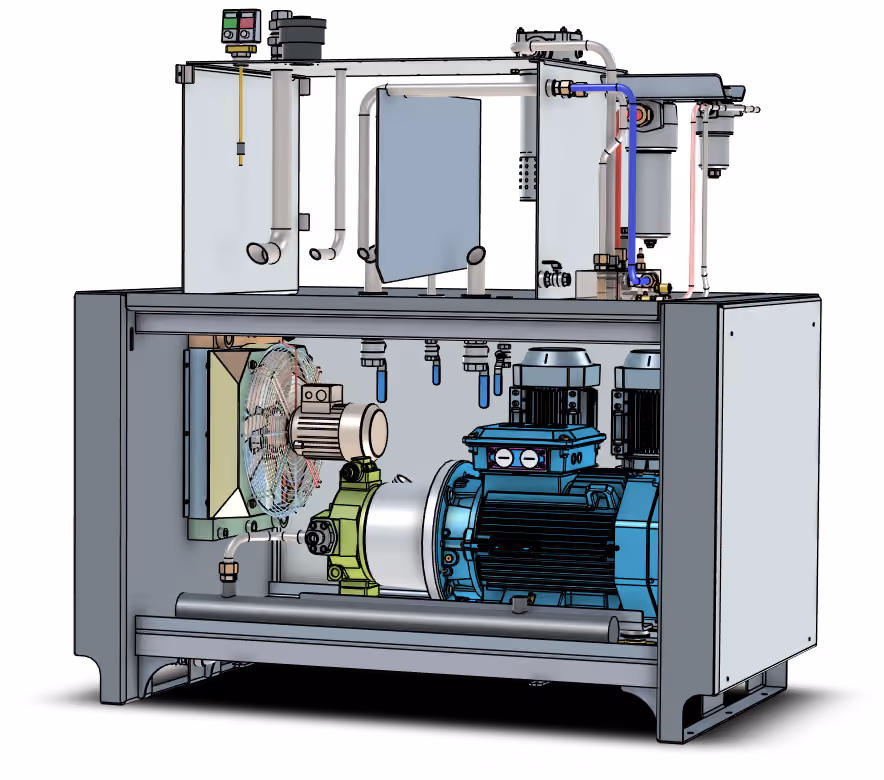

Hela aggregatet ligger i en fil: tanken i Sheet Metal, ramverket i bockad plåt, och motorer, pumpar och filter importerade från leverantörerna. Industrihydraulik sitter framför kunden och ändrar konstruktionen direkt på plats i realtid.
”Vi kan göra det utan att riskera alla sedvanliga error som är vanliga i andra constraints-baserade system”, säger Kent Wahlgren, konstruktör på Industrihydraulik.
ICD avbildar block, cylinder och aggregat med vyer, snitt, måttsättning enligt ISO och automatisk stycklista. DRAFT har ett traditionellt 2D-gränssnitt likt AutoCAD, för scheman och rena 2D-ritningar.
Båda följer modellen när konstruktionen ändras. Kunden får 3D-modell, schema och ritning ur samma projekt.
Hydnet bygger sina ventilblock av färdiga komponenter ur egna kataloger: patronventiler, filter och anslutningar som dras in i blocket, som att bygga med lego.
Blocket visas för kunden i 3D redan tidigt i projektet, med kanalerna synliga genom godset. Schemat och ritningen ligger i samma lösning, så det blir färre fel på vägen.

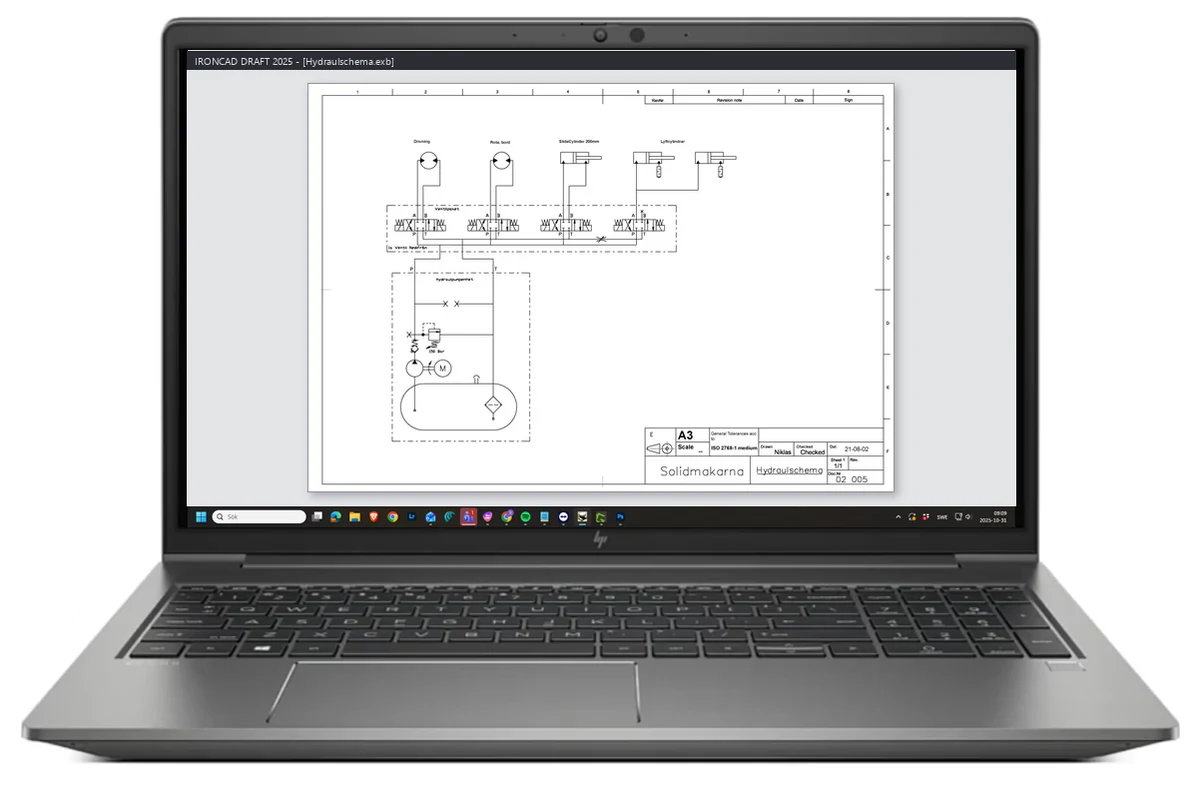

Schemat ritas i DRAFT, IRONCADs inbyggda 2D-miljö, med symbolkataloger för pumpar, ventiler, filter, cylindrar och ackumulatorer. Egna symboler läggs till i katalogen.
Schemat ligger i samma projekt som 3D-modellen, öppnar kundens DWG och DXF och följer med i dokumentationen till kunden.
Tankar, kåpor och konsoler i bockad plåt med utbredning och DXF.
Kanaler och tvärsnitt skissas fritt i 2D. Parametrar när du vill, inte som tvång.
Patroner, ventiler, kopplingar och egna block med dra och släpp.
Placera och rikta pumpar, ventiler och anslutningar exakt, utan constraints.
Hydrauliska fixturer med patenterade hydraulsystem i frästa plattor som staplas till kanalsystem, bland annat till Husqvarna. IRONCAD i 20 år.
”Vi använder oss av IRONCAD för det både är enkelt och flexibelt att arbeta i samt går väldigt fort från snabb skiss till färdigställd konstruktion.”
Linus Gunnarsson, Tooli Hydraulic Fixture Tools AB
Världens största tillverkare av industripneumatik. Kundanpassade ventilskåp byggs i IRONCAD med över 9 000 komponenter att dra och släppa, och pneumatikschemat ritas i samma program.
”Vi använder IRONCAD till allt, även rena 2D pneumatik-scheman. Dessa kan vi sedan lägga på montageritningen om kunden önskar.”
Pål Hallström, SMC Automation AB
Patronventiler, ventilblock och hydraulfilter för mobila, industriella och marina applikationer, från kontor i Stockholm, Göteborg och Malmö. Egna komponentbibliotek i IRONCAD och hydraulscheman i samma lösning.
Kompletta hydraulikanläggningar, ventilblock och aggregat, med export över hela världen. Tankar i Sheet Metal, importerade pumpar och motorer och rördragning i samma fil.
”Vi kan jämföra med andra 3D CAD-lösningar och konstaterat att dessa inte är i närheten av den flexibilitet och snabbhet som IRONCAD erbjuder. Vi uppskattar stort att vi kan sitta framför kunden och modifiera konstruktionen direkt på plats i realtid.”
Kent Wahlgren, konstruktör, Industrihydraulik Sweden AB
Ja. I DRAFT, som ingår i IRONCAD, ritas schemat med symbolkataloger för pumpar, ventiler, filter, cylindrar och ackumulatorer enligt standard. Schemat sparas i samma projekt som 3D-modellen.
Blocket modelleras som en solid, och kanaler och patronhål dras in som smarta former med rätt diameter, gänga och djup från katalogen. Kanalerna kan ändras direkt i 3D, och blocket visas genomskinligt för att kontrollera att kanalerna möts.
Ja. STEP och IGES från Parker, Bosch Rexroth, Danfoss och andra öppnas direkt, och med Translator även SolidWorks- och Inventor-filer. Komponenterna sparas i egna kataloger med fästpunkter för nästa aggregat.
Ja. Rör och slangar dras mellan anslutningarna i aggregatet, med böjradier och längder som kommer ut i stycklistan. Ändras placeringen av en ventil följer slangen med.
Med MultiPhysics for IRONCAD läggs tryck på kanaler och kolv, och spänning och deformation visas på modellen. Det räcker för att dimensionera gods och lock innan prototypen tillverkas.
Med Design Data Manager får varje block, cylinder, schema och ritning artikelnummer, revision och sökbara egenskaper, oavsett om filen kommer från IRONCAD, SolidWorks eller Inventor. Schemat och 3D-modellen hålls ihop i samma revision.
Fullversion i 30 dagar, utan kostnad. Svensk support och utbildning från Solidmakarna.
Fullversion av IRONCAD i 30 dagar. Inga kortuppgifter, inget köptvång.
Installera, öppna era egna filer och följ startguiden i IronCAD Academy.
Vi visar hur IRONCAD passar just er produktion, på en halvtimme.
Lärarledd grundkurs på 2 + 2 dagar, eller självstudier i egen takt. Kursledare som själva konstruerar i IRONCAD.
