Ibland behöver man importera DWG-/DXF-filer till sin 3D-scen i IRONCAD att använda som referens. Exempelvis om man vill skapa en virtuell representation av en fabrik eller anläggning i 3D och vill använda ett 2D-underlag som guide för att placera ut maskiner och annan utrustning. En metod är att importera DWG-/DXF-filen till ett 2D-sketchplan, men eftersom syftet med den primärt är att skapa och hantera 3D-modeller så kan den metoden bli trögjobbat, speciellt om filen innehåller mycket data.
För att underlätta detta finns det en separat funktion kallad Import Reference 2D som gör det möjligt att snabbt och enkelt importera 2D-underlag som enbart ska användas som en referens och inte direkt användas för att skapa 3D-modeller. Dessa objekt visas i historieträdet där även alla lager finns att välja bland, vilket gör det möjligt att enkelt visa eller dölja vissa delar när det behövs.
Tack vare detta kan man importera väldigt stora DWG-/DXF-filer som tidigare (via import till sketchplanet) kunde ta väldigt lång tid, men som nu går på några få minuter eller mindre.
Börja med att klicka på knappen Import Reference 2D från fliken Tools.
Leta fram och öppna filen som ska importeras.
Först visas en översikt av 2D-ritningen som importeras och du har möjlighet att byta måttenhet, släcka lager, zooma m.m.
När du är färdig klickar du på OK.

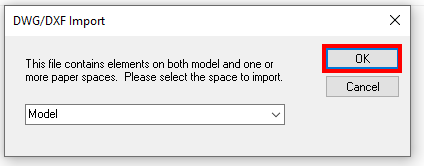

Välj sedan från vilken "arbetsmiljö" i 2D-ritningen, antingen Model Space eller Paper Space, som linjerna ska importeras från. Det vanligaste brukar vara Model, men ibland märker man det "bara blinkar till" och att inga linjer kom in - då får man göra om hela proceduren och välja Paper Space istället.
Verkställ med OK.
Tryck sedan OK för att bekräfta att importen har genomförts. Om det finns problem med filen visas detta i meddelandet.
Nu har vi fått in vår relativt stora DWG/DXF-fil till 3D-scenen. I vårt exempel nedan tog importen mindre än 10 sekunder.
I trädet (Scene Browser) kan vi välja att dölja eller visa vissa lager genom att expandera den importerade DWG-/DXF-filen och högerklicka på ett lager.
En smidig funktion är att man kan dra och släppa geometri från en katalog och snappa till samtliga referenslinjer som importerats.
Det går även att projicera linjer från referensfilen till ett sketchplan.
För att göra detta på en befintlig modell, klicka ned till IntelliShape-nivå under Parten och högerklicka. Välj där Edit Cross Section. Man kan även lägga ut tomma sketcher (2D Shape) och projicera över utvalda linjer till den.
Använd verktyget Project i sketchen för att projicera av de linjer som du behöver.
Om man avbildar 3D-modellen på en 2D-ritning (ICD) behöver man stänga av filtret som väljer bort dessa 2D-referenser, som annars inte ingår i urvalet för objekt som avbildas på 2D-ritningen.
När du skapar nya vyer via Standard View Creation eller redigerar ett befintligt vyupplägg via högerklick och Edit View Orientation på en befintlig vy - klicka där på alternativet Select Part/Assembly to Project (1) och kryssa bort Imported 2D Reference Curves (2) från listan över objekt som ska ignoreras och verkställ detta med knappen Apply (3).
