Lås 3D-modell som ej får ändras

‍

Ibland vill man veta att en 3D-modell inte kan ändra form eller flyttas och vridas. Anledningen kan vara att man importerat* en modell som ska agera "referens" och som absolut inte får ändras eller att man använder en ICS-fil från ett annat projekt.

Det finns två enkla typer av "absoluta" men alltjämt "tillfälliga" låsningar i egenskap av "form" och "position". Absoluta eftersom man inte kan runda dom på något sätt, men samtidigt tillfälliga eftersom man enkelt slår på och av funktionerna vid behov.

‍

Lock

Med egenskapen Lock förhindrar man att en modell ändras och samtidigt visas ett hänglås bredvid Ankarpunkten och i historieträdet.

*Vid import av 3D-modeller som t.ex. en STEP- eller Parasolid-fil kan ett "bättre" alternativ vara att importera filen som en Reference Part. En sådan part går inte heller att ändra på, inte på något sätt. Men man kan vid behov med ett musklick enkelt förändra den till att vara en helt vanlig och fullt redigerbar Innovative Part.

Fixed in Parent

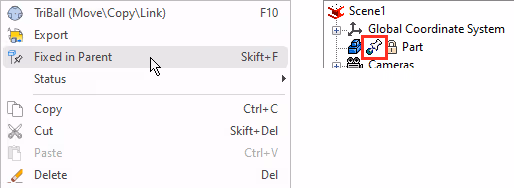

Med egenskapen Fixed in Parent förhindrar man att en modell kan förflyttas och samtidigt visas en nål bredvid Ankarpunkten och i historieträdet.

Denna funktion används främst för att fixera modeller som låsts ihop med constraints när man vill testa kinematiska mekanismer. Denna inställning ser då till att det finns någon "fixpunkt" som övriga modeller relaterar till. Se mer om mekanismer i ett annat inlägg.
