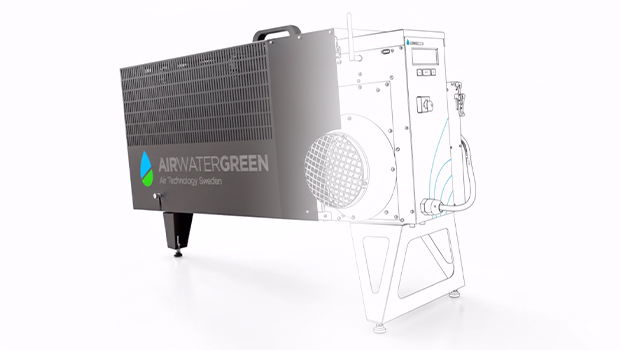

Bilden föreställer en avfuktare konstruerad i IRONCAD av Länna Svets & Mekaniska Verkstad AB

Ladda ned testversionKontakta oss

Testversionen innehåller samma funktionalitet som en "skarp" version.
Fri support ingår under testperioden. Helt kostnadsfritt i 30 dagar.
Se systemrekommendation.

Sheet Metal & plåtbockning i 3D

Sheet Metal & plåtbockning i 3D

Med IRONCADs Sheet Metal funktioner kan du skapa bockade plåtar i 3D och breda ut dessa till platt version. Du kan måttsätta både den hopvikta och utbredda versionen på en 2D-ritning och även exportera den utbredda versionen till DXF med en knapptryckning för att använda i laserskärmaskinen. Sheet Metal och plåtutbredning för 3D CAD har aldrig varit snabbare och enklare!

Ladda ned testversionKontakta oss

Testversionen innehåller samma funktionalitet som en "skarp" version.
Fri support ingår under testperioden. Helt kostnadsfritt i 30 dagar.
Se systemrekommendation.

Sheet Metal & plåtbockning i 3D

Hör av dig till oss så berättar vi mer

Sheet Metal & plåtbockning i 3D

Skapa bockade plåtar direkt i 3D och bred ut dem med ett klick i IRONCAD Sheet Metal 3D

Med IRONCAD får du tillgång till anpassade, snabba och effektiva Sheet Metal funktioner för att skapa bockade plåtar på flera olika sätt. Ett sätt är att använda Dra o Släpp 3D objekt från katalog vid sidan av skärmen med 3D former. Dessa fungerar som lego och skapar din modell med de speciella egenskaper och funktioner som behövs för att breda ut dem med ett klick med hänsyn till material och K-faktor. Verktygen är omfattande för olika behov inom Sheet Metal och är lika enkla som att dra-och-släpp, tryck och dra.

Sketch Bend, rita 2D-linjer för bockning

IRONCAD har många olika metoder och verktyg för SheetMetal och plåtbockning. Som användare kan du välja mellan olika metoder för att skapa bockningar. Du kan arbeta med skissplan och extrudera plåt i 3D från ett tvärsnitt i 2D om du vill. Och du kan även rita linjer på en plåt som visar var du vill ha bockningen. Naturligtvis kan du välja vinkel, bockningsradie osv. per linje. Linjerna kan justeras genom att dra i handtag i 3D miljön!

Sheet Metal & plåtbockning i 3D
Sheet Metal & plåtbockning i 3D

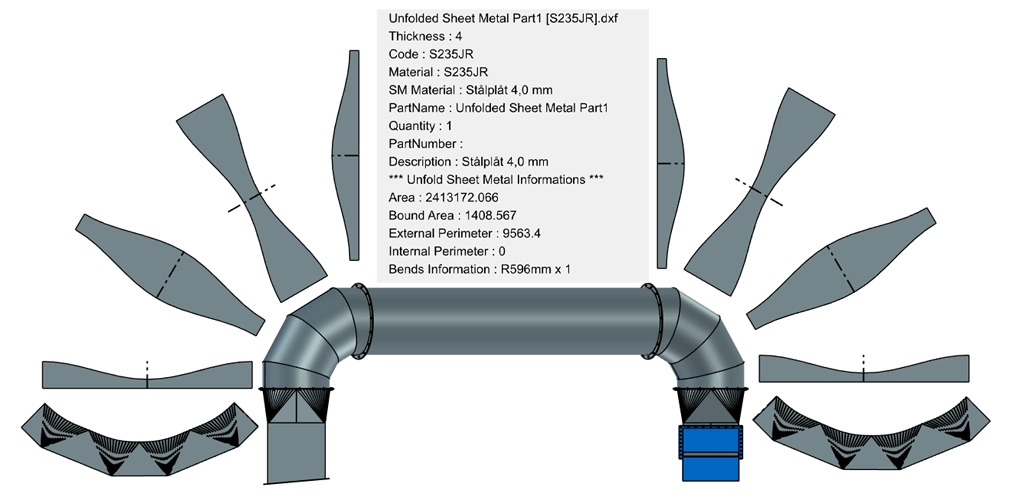

Loftad plåt genom strålbockning

IRONCAD erbjuder ett omfattande paket med Sheet Metal -funktioner. Ni kan skapa allt från enklare plåtbocking till mer avancerad, som loftad plåt (t.ex. "rund till fyrkant") genom strålbockning. Ni kan ställa in hur många bockar ni vill använda för att åstadkomma önskad form. Hur många grader varje enskild bock skall bockas visas automatiskt på 2D ritning. Givetvis kan ni, med några snabba klick, exportera en utbredd plåt till 2D DXF-format för att använda i laserskärmaskinen.

Bred även ut importerade 3D-parter

IRONCAD SheetMetal funktioner ger möjligheter att enkelt hantera 3D modeller även från andra CAD-system. Importera till exempel en part i STEP-format, modifiera den direkt vid behov, se exemplet med ändring av håldiameter utan att ha historik. Eller konvertera den till en SheetMetal-part i IRONCAD och få tillgång till mer specialverktyg och bygg vidare på den, sedan bred ut den.

Sheet Metal & plåtbockning i 3D
Sheet Metal & plåtbockning i 3D

Dra och Släpp smarta 3D-former

IRONCAD SheetMetal katalogen är alltid enkelt tillgänglig på sidan av skärmen. Du kan blixtsnabbt dra o släppa olika former på din 3D modell. Många av formerna är anpassade för deformation via stansningsverktyg eller klippning/laserskärning. Ni kan anpassa dimensioner fritt eller välja från önskad storlek i tabell.

Konstruera direkt i sammanställningen

Delar som konstrueras i 3D CAD är ofta delar i en sammanställning. Därför är det givetvis så att du ska kunna skapa SheetMetal parter direkt i sammanställningen och kunna snappa med handtag mot omgivande delar som kan finnas i andra sammanställningar. Det är ju så verkligheten ser ut. Det gör att måtten blir rätt på en gång och du spar massor med tid.

Sheet Metal & plåtbockning i 3D
Sheet Metal & plåtbockning i 3D

Skapa emballage i wellpapp med Sheet Metal

Baserat på Sheet Metal-funktionerna i IRONCAD kan du även konstruera emballage i Wellpapp. Importera det som ska fraktas i 3D. Dra-o-släpp olika typer av lådor och inredning från sidan av skärmen in i 3D-miljön. Dra i handtag direkt på 3D-modellen för att justera mått på lådan och inredning. Skapa urskärning för att hålla godset på plats automatiskt. Bred ut inredning och låda med ett klick. Den utbredda versionen visar var wellpappen skall skäras respektive vikas. Exportera snabbt och enkelt till 2D DWG-/DXF-format för att användas i produktionen.

Klicka här för mer info om denna del av Sheet Metal

Länna Svets & Mekaniska Verkstad AB

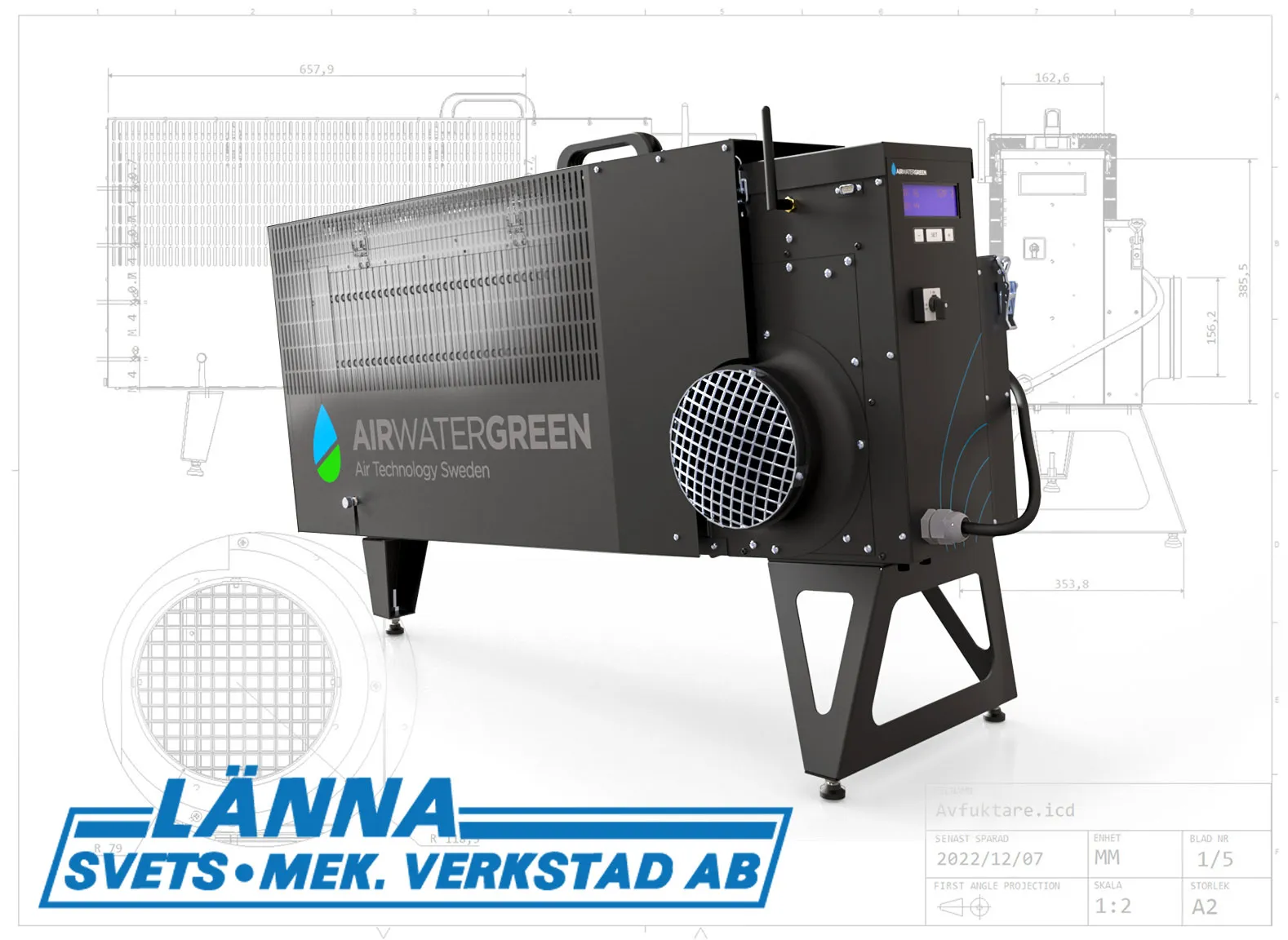

Med över 50 års erfarenhet inom plåtbearbetning, svetsning i aluminium, laserskärning och stansning i plåt har Länna Svets bedrivit sin verksamhet i Merlänna utanför Strängnäs. Länna Svets & Mekaniska och använder IRONCAD för produktutveckling och plåtbockning. IRONCAD kan hantera importerade sammanställningar i samma fil samt modifiera plåtar och andra former direkt. Bland annat när det gäller att importera och exportera olika CAD-format är IRONCAD riktigt bra men även att skapa nya. Det är enkelt att lägga till egna plåtar för att bygga upp sitt eget materialbibliotek med plåtar. Länna Svets bearbetar materialet med avancerade progressiva plåtbockningsverktyg. Bilden visar en avfuktare konstruerad av Länna Svets till AirWaterGreen.

"Vi använder IRONCAD till allt för tillverkningen i vår verkstad. Vi konstruerar, tar fram tillverkningsfiler samt filer för kalkylering av detaljer. Vi tar även emot filer från kunder som IRONCAD hanterar på ett på ett riktigt bra sätt även om de är ritade i annat program. Vi har använt IRONCAD i ungefär 20 år nu, det är en grymt bra mjukvara. Är det något som vi funderar över så har vi ju alltid Solimakarnas support att kontakta. Där får man alltid snabb respons och alltid bra hjälp.” Säger Kennet Rodin som är produktionsansvarig för produktion på Länna Svets.
