TestversionHar licensIRONCAD är ett brett 3D CAD-program. Inom industriservice används det för reservdelar, fästen, transportörer och ombyggnader som konstrueras direkt i 3D med standardkomponenter, med ritning och DXF samma dag.
Över 1000+ nöjda kunder
Engångsdelar utan parametrisk omväg
Standarddelar direkt i modellen
Ritning och DXF samma dag
IRONCAD är ett 3D CAD-program för konstruktion inom industrin, från maskiner och plåt till layout och fixturer. Det som skiljer IRONCAD från traditionella CAD-system är valfriheten: du bestämmer själv hur du modellerar. Bygg fritt med dra och släpp och TriBall, lägg till constraints och parametriska mått bara där de behövs, och ändra importerad geometri direkt utan historieträd. Metoderna kan blandas i samma part, och hela sammanställningen ligger i en fil. Den här sidan visar hur verkstäder inom industriservice använder det.

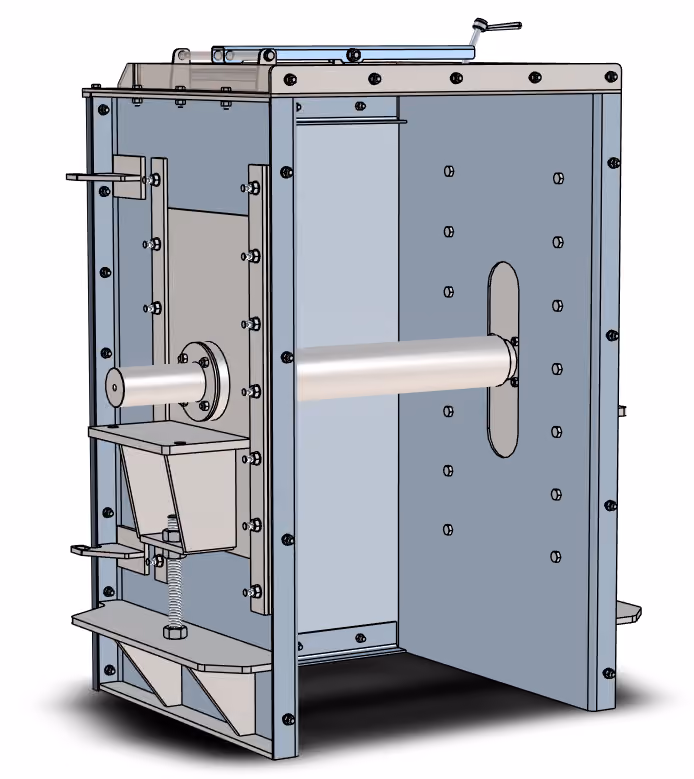

Filmen är Saltängens Mekaniskas egen presentation av verkstaden i Norrköping: över 5 000 kvadratmeter, svarvning upp till 13 meter och lyft upp till 30 ton, för reparationer, svetsning och bearbetning av stora maskindelar. Manluckan i heron och delarna till kedjetransportören konstrueras i IRONCAD, med tillverkningsunderlaget direkt ur modellen.
Vill ni se hur ert nästa servicejobb skulle se ut i IRONCAD?
Boka en demo så visar vi!
Du väljer metod per del, inte per program.
Alla tre fungerar i samma fil, och de kan blandas i en och samma 3D-modell.
För delar ni gör om i flera storlekar: manluckor, fästen, räcken. Lås delning, höjd och håldiameter med constraints, så räknas nästa storlek om utan att du ritar om.
För kundens STEP-filer och gamla modeller utan historik. Ta tag i en yta och dra, lägg till förstärkningen, flytta hålen. Ingen historik behövs.
Kundens gamla DWG-ritning öppnas i DRAFT, STEP-filen av den befintliga utrustningen läggs in i scenen, eller en uppmätning på plats skissas in. Den nya delen byggs direkt mot underlaget.
Importerad geometri ändras utan historikträd: lägg till förstärkningar, hål och fräsningar för reparationen.
Balkar, rör, skruvförband, kullager, packboxar, låsringar och kilar enligt standard ligger i IC Mechanical. Dra in, släpp på plats, så hamnar de i stycklistan med rätt beteckning.
Ett motorfäste eller en transportörsdel byggs på timmar, direkt i sammanställningen utan separata partfiler.

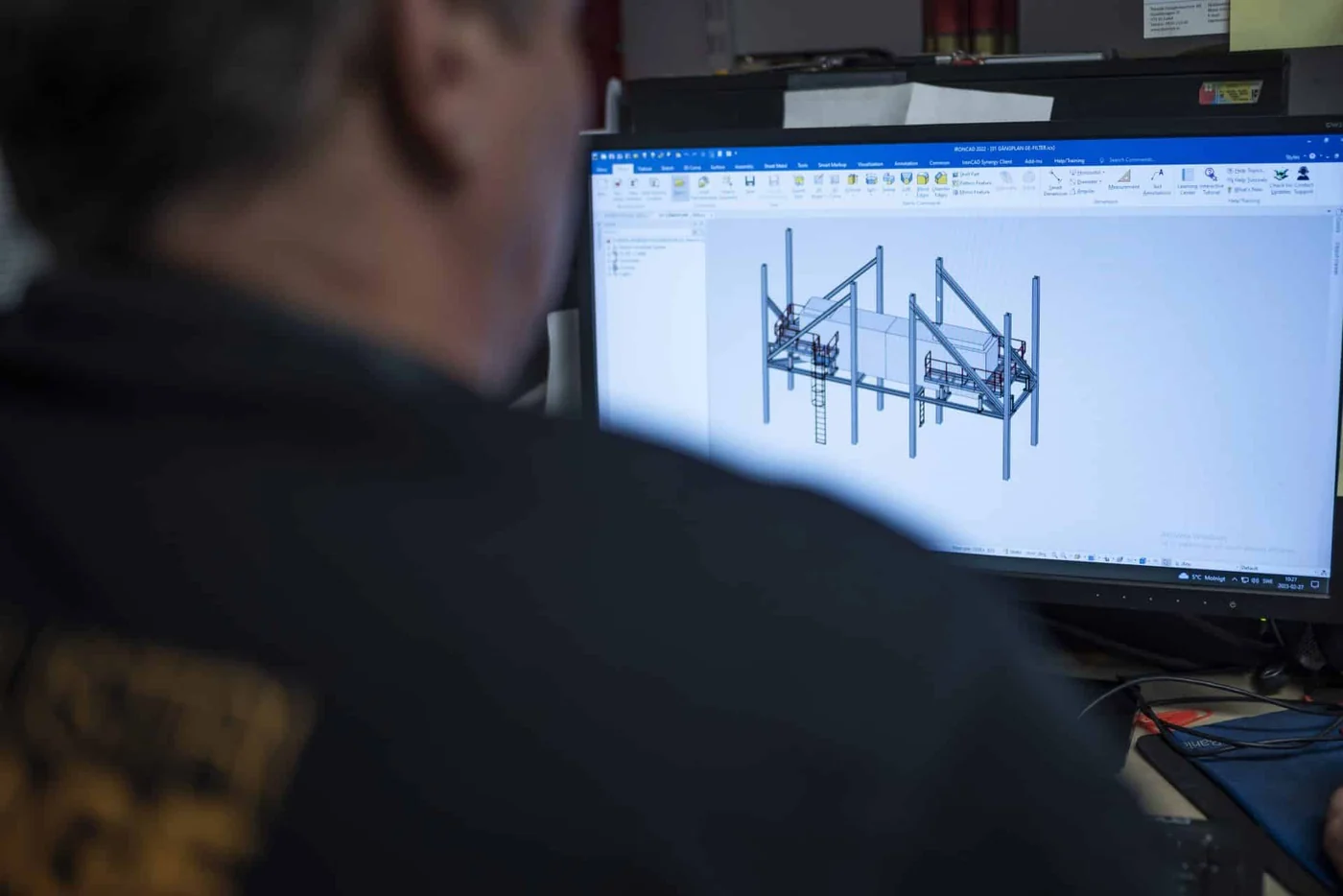

Med Steel Stairs i IC Mechanical dras en komplett ståltrappa ut i scenen: mått, vangstycken, steg och vilplan ställs in i en dialog med förhandsvisning. Entresolplan och utrymningsvägar byggs av profiler ur samma katalog.
LN Industrimontage bygger utrymningsvägar och plattformar till gruv-, stål- och pappersindustrin på det sättet.

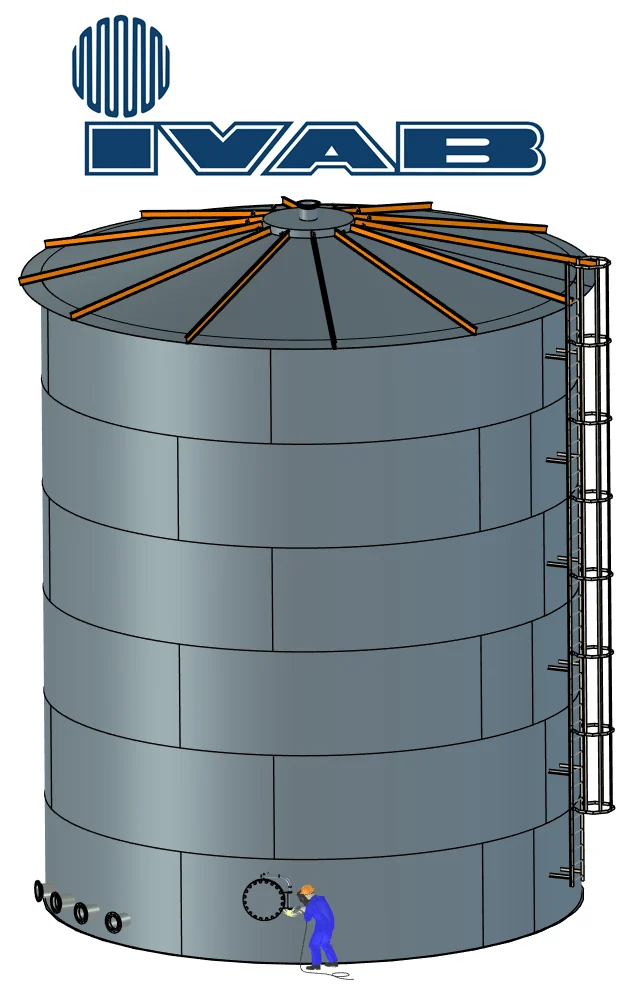

Cisterner, tankar, luckor och skydd byggs i Sheet Metal med koniska övergångar, stosar och flänsar dragna från katalogen. Plåten breds ut och går som DXF till lasern.
IVAB renoverar och bygger lagercisterner och tryckkärl så, med hela konstruktionen i en fil.

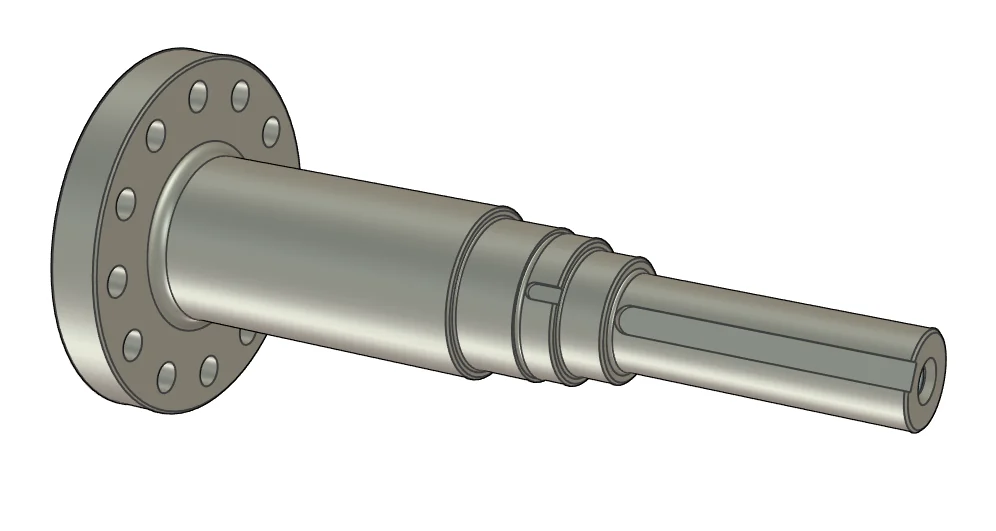

En axeltapp, ett kugghjul eller ett fäste som slitits ut och saknar ritning mäts upp och modelleras på en halvtimme. Svarvritning med toleranser och ytjämnhet kommer ur modellen.
Nästa gång samma maskin stannar finns delen redan i katalogen.

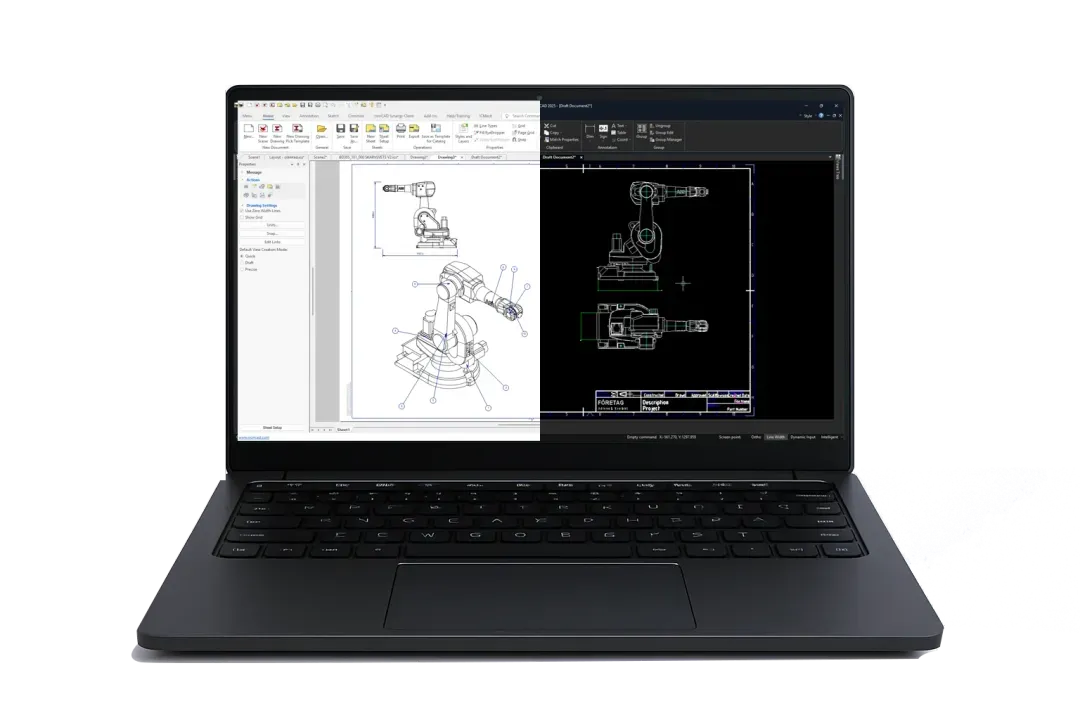

ICD avbildar fästet eller transportören med vyer, snitt, måttsättning enligt ISO och automatisk stycklista. DRAFT har ett traditionellt 2D-gränssnitt likt AutoCAD och öppnar kundens DWG och DXF.
Båda följer modellen när kunden ringer om en ändring. Välj den som passar ritningen, eller använd båda.

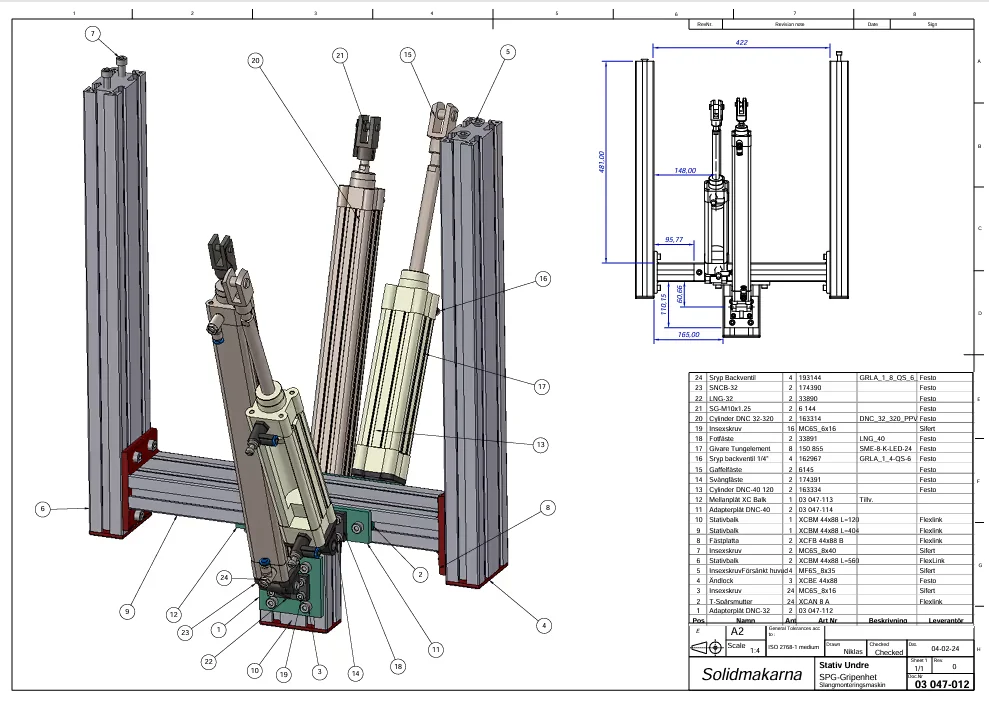

Sammanställningsritningen får positionsnummer och stycklista med artikelnummer, antal och leverantör automatiskt. Detaljritningarna måttsätts enligt ISO med toleranser.
Ritningen sparas som PDF och exporteras till DWG eller DXF, så att verkstaden och kunden får samma underlag.
Tankar, luckor och skydd i bockad plåt med utbredning och DXF.
Uppmätningen skissas in fritt i 2D. Parametrar när du vill, inte som tvång.
Standarddelar och egna återkommande lösningar med dra och släpp.
Placera fästet mot kundens utrustning exakt, utan constraints.
Över 50 års erfarenhet av plåtbearbetning, svetsning, laserskärning och stansning i Merlänna. Kundernas DWG-, STEP- och SolidWorks-filer öppnas i IRONCAD och blir tillverkningsfiler och kalkylunderlag.
”Vi använder IRONCAD till allt för tillverkningen i vår verkstad. Vi konstruerar, tar fram tillverkningsfiler samt filer för kalkylering av detaljer.”
Kennet Rodin, produktionsansvarig, Länna Svets & Mekaniska Verkstad AB
Maskinbearbetning, reparationer och svetsning av stora maskindelar sedan 1950, med svarvning upp till 13 meter. IRONCAD används för plåtkonstruktioner, stålstommar, skärfiler och delar till kedjetransportörer.
”IRONCAD är ett smidigt verktyg för oss där vi kan konstruera och ta fram tillverkningsunderlag för vår produktion snabbt och enkelt. Dessutom ger det oss möjligheten att visuellt presentera olika lösningar för våra kunder.”
Magnus Andersson, produktionstekniker, Saltängens Mekaniska Verkstad AB
Infjärdens Värme i Piteå: totalentreprenader inom VVS, industri, verkstad och sprinkler, med elva filialer och 300 anställda. Cisterner, tryckkärl, rörkonstruktioner och industrireparationer konstrueras i IRONCAD.
”Att spara tid är en viktig del, och här är IRONCAD i en egen klass. Många steg i andra program är onödiga och behövs inte i IRONCAD.”
Patrik Ehlin, projektledare, IVAB
Delar dras in direkt i sammanställningen utan separata partfiler, constraints eller historikträd. Ett nytt fäste eller en ombyggd transportör konstrueras på timmar, och ändringar görs direkt i 3D när kunden ringer.
Ja. DWG och DXF öppnas i DRAFT och används som underlag för 3D-modellen, och STEP- eller SolidWorks-filer av befintlig utrustning importeras och byggs vidare på. En uppmätning på plats skissas in på minuter.
Ja. IC Mechanical innehåller balkar, rör, skruvförband, kullager, packboxar, låsringar, kilar och rördelar enligt standard. Delarna dras in i modellen och hamnar i stycklistan med rätt beteckning.
Ritningen genereras ur modellen med mått, stycklista och DXF till laser, ofta samma dag som uppdraget kommer in. Ändras modellen uppdateras ritningen automatiskt.
Ja. Med den kostnadsfria viewern COMPOSE öppnas 3D-modellen och ritningen på en laptop eller surfplatta, så att montören kan snurra, mäta och kontrollera på plats utan CAD-licens.
Med Design Data Manager får varje fäste, axel och ritning artikelnummer, revision och sökbara egenskaper, oavsett om filen kommer från IRONCAD, SolidWorks eller Inventor. När kunden ringer om samma maskin igen hittar ni rätt revision direkt.
Fullversion i 30 dagar, utan kostnad. Svensk support och utbildning från Solidmakarna.
Fullversion av IRONCAD i 30 dagar. Inga kortuppgifter, inget köptvång.
Installera, öppna era egna filer och följ startguiden i IronCAD Academy.
Vi visar hur IRONCAD passar just er produktion, på en halvtimme.
Lärarledd grundkurs på 2 + 2 dagar, eller självstudier i egen takt. Kursledare som själva konstruerar i IRONCAD.
