Applicera gänginformation till (importerade hål)

Applicera gänginformation till (importerade hål)
Emil Rindell

Emil Rindell

Jonas Bryntesson

Jonas Bryntesson

Henrik Andersson

Henrik Andersson

2023-03-23

3
min lästid
Emil Rindell

Emil Rindell

Jonas Bryntesson

Jonas Bryntesson

Henrik Andersson

Henrik Andersson

2023-03-23

5 min read

När du importerar solidmodeller till v2023 som dessutom har en mängd hål kan man nu enkelt lägga till gänginformation till dessa hål via verktyget Cosmetic Threads under fliken Annotation.

cosmetic thread

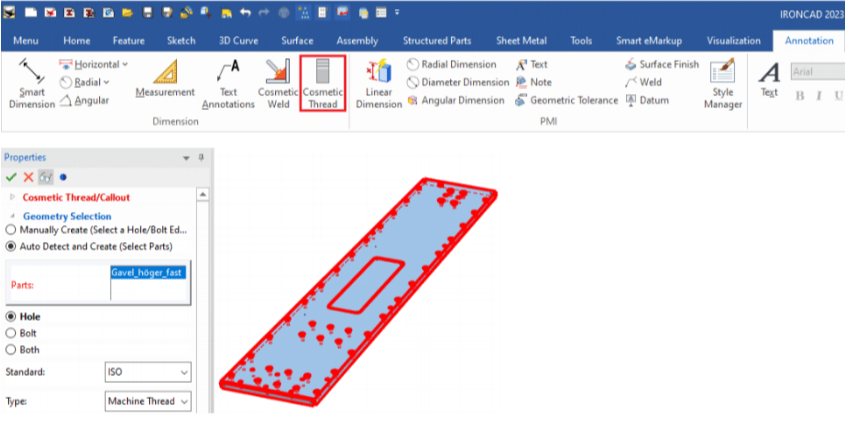

Byt Geometry Selection till Auto Detect and Create (Select Parts) och klicka sedan på den part med hål som ska få gänginformation. Välj mellan att enbart lägga information på hål (Hole), bult (Bolt) eller båda (Both).

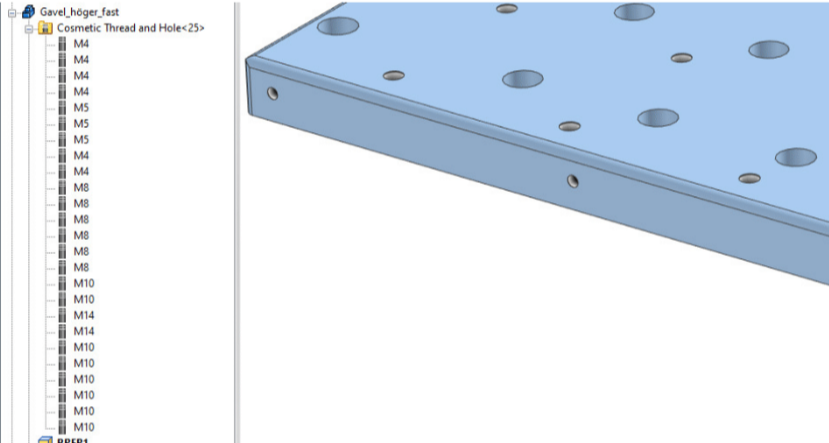

När man sedan verkställer visas samtliga gängade hål under parten genom ikonen Cosmetic Thread and Hole som dessutom inkluderar en siffra för antalet gängade hål.

cosmetic thread ironcad

>
