Om du har fått ett annat filformat såsom *.step, *.x_t, *.stl, *.sat m.m. så behöver du importera filen till IRONCAD. Det finns även ett tillägg till IronCAD DCS som heter Translator som gör att du även kan importera filer från Solidworks, UG NX, Inventor, BIM (*.ifc) m.m. Se här för detaljer: https://www.solidmakarna.se/tillagg/translator

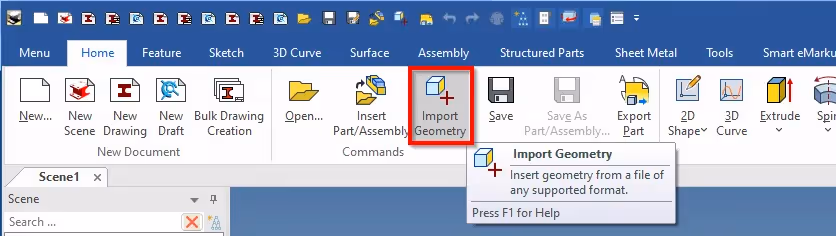

Men oavsett om du har eller inte har Translator så är detta den korrekta vägen att gå när du importerar filer. Gör en ny 3D-scen gå sedan till fliken Home och tryck på Import Geometry

Import Geometry IRONCAD

  1. Navigera nu till modellen som du vill importera
  2. Se till att dropdown-menyn står på All parts (eller om du har många filer i mappen kan du sätta denna till det format som filen har)
  3. Markera nu filen du vill importera
  4. Tryck sedan Öppna

Nu kommer filen sedan att importeras.
