Varför inte Diameter-handtag på en Cylinder?

Fråga: Som nybörjare tycker jag beteckningarna L, W och H är lite förvirrande att använda sig av på en rund Cylinder-form. Det vore enklare med bara handtagen D (för Diameter) istället för W och L?

Handtaget H skulle väl t.o.m. kunna heta L som i Längd med?

Svar: Ja, särskilt när man tänker sig en rund Cylinderform så passar det så klart inte helt perfekt.

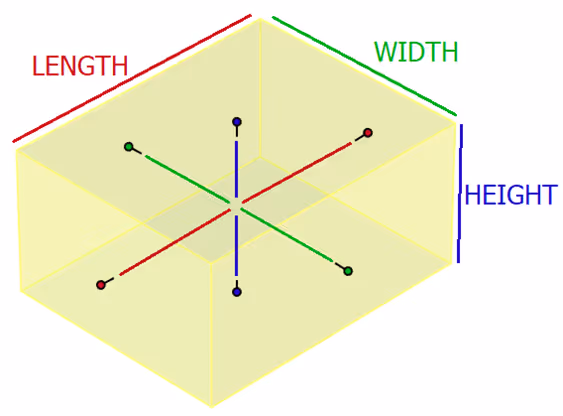

Men tänk på att Length, Width och Height representerar formen av en ”Sizebox” (precis som X, Y och Z representerar riktningar) och att de runda handtag som finns på var sida används för att "ändra storlek på denna virtuella fyrkantiga volymlåda”.

Vad som sedan finns i en Sizebox kan vara en geometri som ”100% fyller boxen” - alltså ett "Block". Men det kan även vara en form som bara "delvis fyller boxen", som en "Sfärisk form" eller en "Cylinderform" osv.

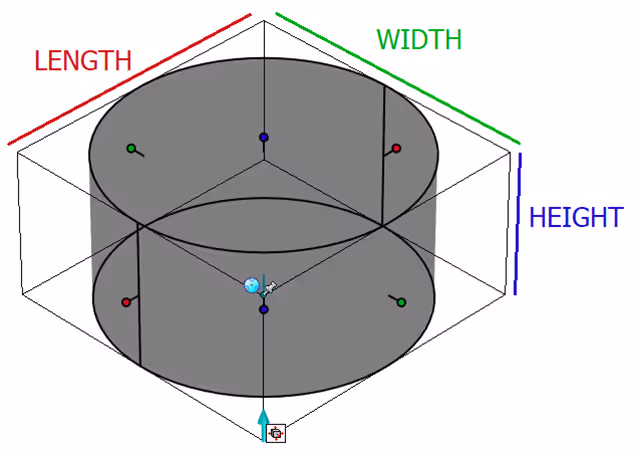

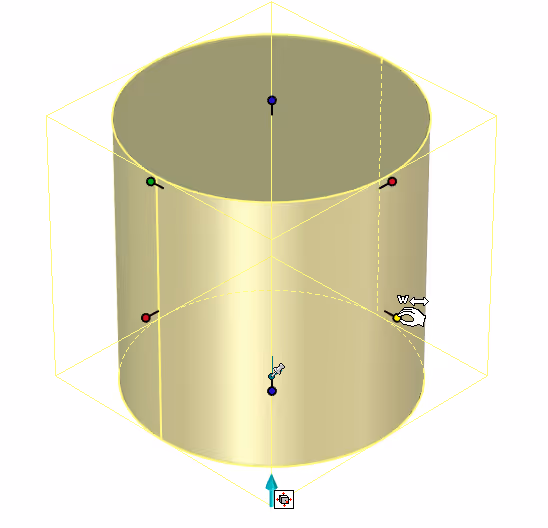

Det är alltså den här ”virtuella lådan” som man ändrar form på och geometrin däri måste hänga med på något sätt. För en rund Cylinderform blir det då per automatik alltid W- och L-handtagen som representerar dess "diameter". H-handtaget motsvarar i sin tur alltid ”extruderingshöjd” (ja, det är kanske enklare att säga längd, men L är ju "redan upptagen" av Length-handtaget för Sizeboxens längd).

Det som fyller volymen måste så klart inte ens vara symmetriskt, men då ska man helst inte längre använda sig av Sizebox-handtagen för att ändra form, eftersom de ”sträcker ut” geometrin i volymen (egentligen linjerna i sketchen) procentuellt i den riktning man drar.

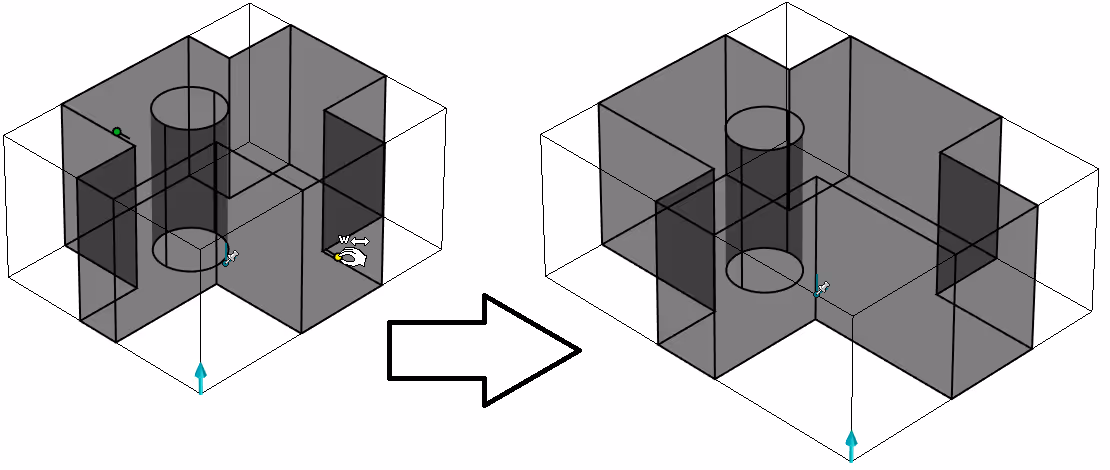

Om man drar i W-handtaget kommer dels sketchens linjer i den riktningen att bli längre, men linjerna som går i L-riktning kommer även att ”följa med” och flytta sig motsvarande mycket och vice versa. Se bilden nedan.

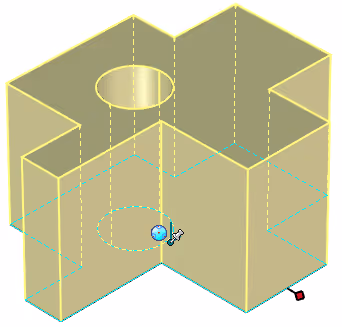

Då finns en annan typ av supersmidiga handtag som passar bättre - Shape-handtagen!

De kallas även för "profilhandtag" då de visas en åt gången på den konturlinje (i” profilen”) som man tangerar med muspekaren. Med dessa drar man direkt i sketchens linjer, en åt gången. Men mer om det i ett annat inlägg.

‍
